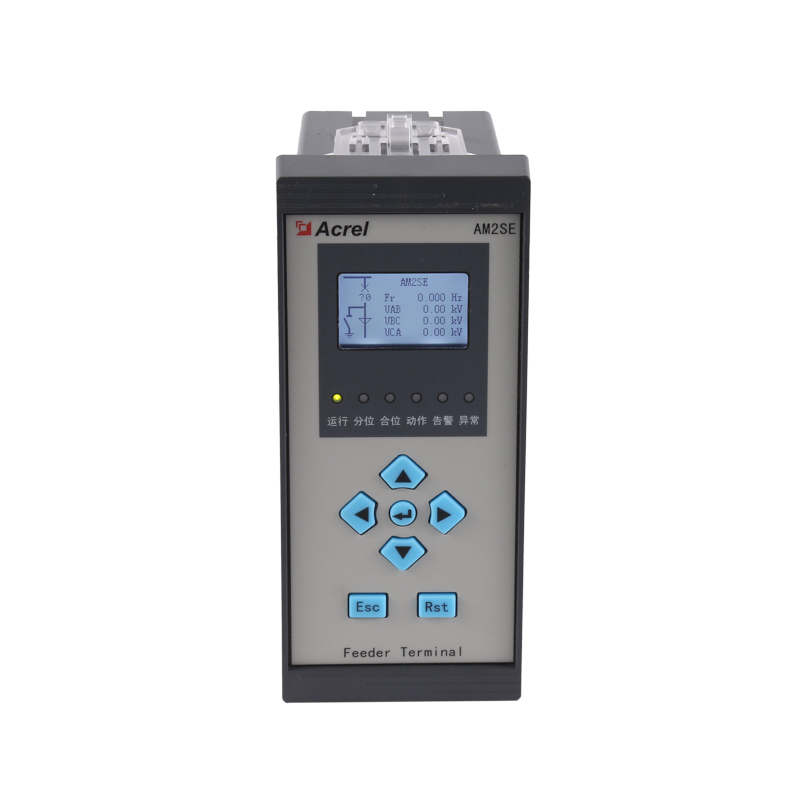

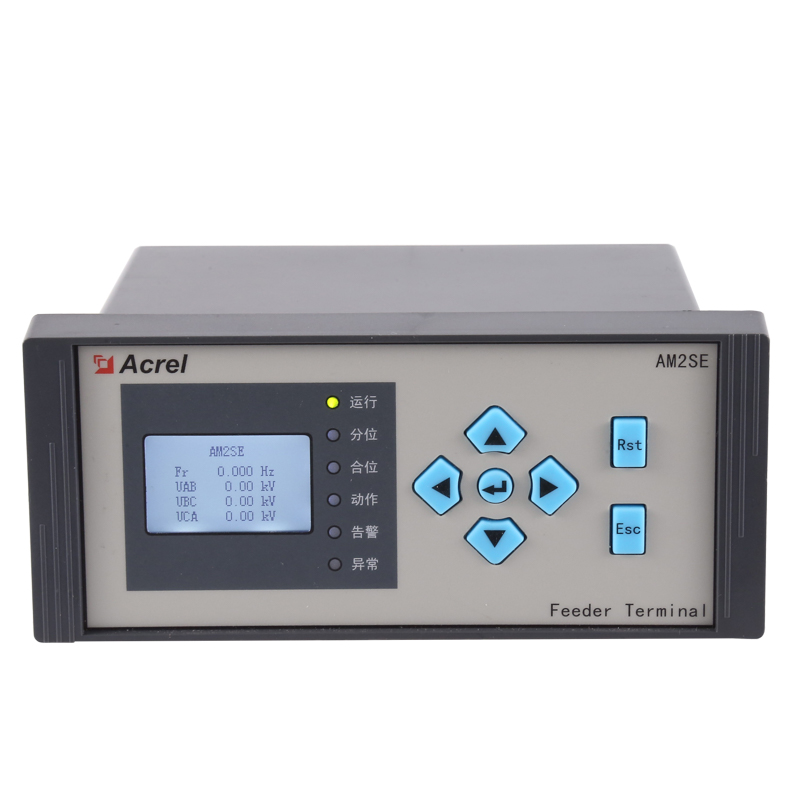

AM2SE Orta Gerilim 10kV Koruma Rölesi

Programlanabilir Dijital Girişler

Halka Ana Ünitesine Uygun

8 DI ve 5 DO

4 Giriş Akımı ve 3 Giriş Gerilimi

Arıza Kaydedici

ANSI 50N/51/51N/46/49F/27/59N...

Bize Ulaşın
ÖNCEKİ: UL Sertifikalı Yüksek Doğruluk Sınıfı 0.2S AC Üç Fazlı Enerji Ölçer
SONRAKİ: AC Üç Fazlı Programlanabilir Panel Montajlı Enerji Sayacı

+86-18702106858 / +86-21-69156352

[email protected]

  • Betimlemek

  • Acrel AM2SE koruma rölesi orta gerilim (10kV) uygulamaları için tasarlanmış son derece uyarlanabilir bir çözümdür. Programlanabilir dijital girişlere (8 DI ve 5 DO) sahip modüler bir tasarıma sahiptir, bu da onu halka ana üniteler ve OG şalt cihazları için ideal kılar. Röle, 4 giriş akımını ve 3 giriş voltajını destekleyerek çeşitli fider koruma senaryoları için esneklik sağlar.

    Gelişmiş koruma işlevleriyle donatılmış AM2SE, 50N, 51, 51N, 46, 49F, 27 ve 59N dahil ANSI standartlarıyla uyumludur. Ayrıntılı olay analizi için bir arıza kaydedici içerir, sistem güvenilirliğini ve bakım verimliliğini artırır.

    Röle, Modbus-RTU/TCP ve IEC 60870-5-103 protokollerini destekleyen çok yönlü iletişim seçenekleri sunar. Güçlü CPU'su, verimli veri işlemeyi ve modern güç sistemlerine entegrasyonu sağlar. Ayrıca AM2SE, kolay konfigürasyon için USB bağlantısı ve analog sinyal iletimi için programlanabilir 4-20mA DC çıkışlar sağlar.

    Sağlam tasarımı ve kapsamlı özellikleriyle AM2SE koruma rölesi, orta gerilim şebekelerinin korunması, verimli ve güvenli güç dağıtımı sağlanması için güvenilir bir seçimdir.

  • Teknik Özellikler
  • Teknik Parametreler Değer
    Giriş Bağlantı Tek fazlı-2 telli, 3 fazlı-3 telli, 3 fazlı-4 telli
    Frekans 45-65Hz
    Gerilim Değerlendirme:
    tek fazlı:AC 100V、400V
    Üç fazlı: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(yalnızca 96 boyutunda)
    Aşırı yük:1,2 kat derecelendirme (sürekli): 1 saniye boyunca 2 kat derecelendirme
    Güç tüketimi:< 0,5VA
    Mevcut Değerlendirme: AC IA、5A
    Aşırı yük: 1,2 kat derecelendirme (sürekli); 1 saniye boyunca 10 kat derecelendirme
    Güç tüketimi:< 0,5VA
    Çıkış Elektrik enerjisi Çıkış mode:open-collector photo-coupler pulse
    Darbe sabiti: 10000imp/kWh (ayarlanabilir), ayrıntılar için bağlantı şemasına bakın;
    İletişim RS485port, Modbus -RTU protokolü,DLT645 protokolü(sürüm 07 ve 97),
    baud hızı 1200 ~ 38400
    İşlev Anahtarlama girişi Kuru kontak girişi, dahili güç kaynağı, model KA ise AC 220V aktiftir.
    Anahtarlama çıkışı Çıkış mode: Relay normally open contact output
    Kontak kapasitesi: AC 250V/3A、 DC 30V/3A
    Analog çıkış 4 - 20mA
    Doğruluk sınıfı Frekans:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Güç kaynağı AC/DC 85-265V veya DC24V（±%20）veya DC48V(±%20)
    güç tüketimi≤10VA
    Güvenlik Güç frekansı dayanım gerilimi Güç kaynağı//Anahtarlama Çıkışı// Akım Girişi//gerilim Girişi ve İletim// Haberleşme //Darbe Çıkışı//anahtarlama girişi AC 2 kV 1 dak;
    Güç kaynağı, anahtarlama çıkışı, Akım Girişi, voltaj Girişi arasında AC 2 kV 1 dak;
    İletim, İletişim, Darbe Çıkışı, anahtarlama girişi arasında AC 1kV 1 dk;
    Yalıtım direnci Giriş、Output end to machine enclosure >100MΩ
    Çevre Sıcaklık çalışma: -25°C~ 65°C  saklama: -40°C ~ 80°C
    Nem ≤93%RH Yoğuşmasız
    Rakım ≤2500m

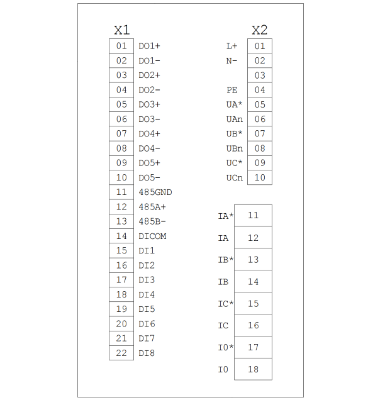

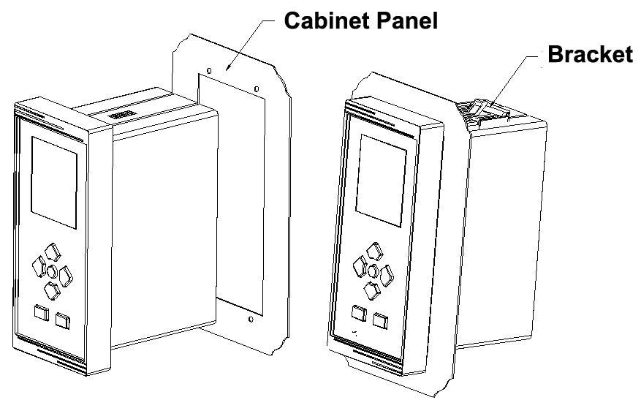

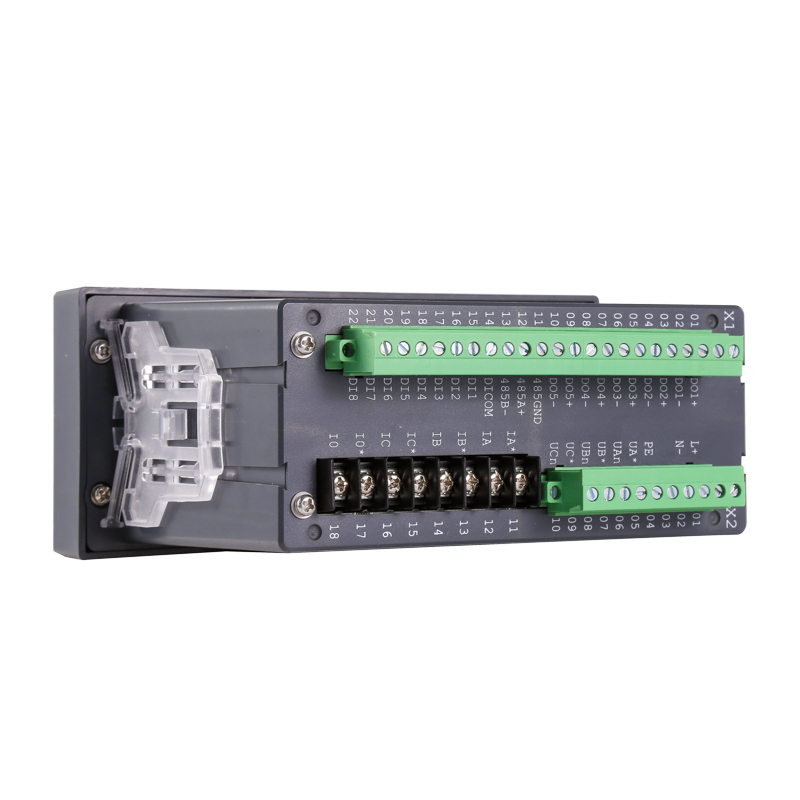

  • Boyut ve Kablolama Şeması

  • Uygulama Senaryosu

  • Güç İzleme Çözümü

  • İş Yeri Başvurusu
