UL Sertifikası
AC Üç Fazlı Ölçüm
DIN Rayına veya Panele Montaj Opsiyonel
4DI/2DO
2-63. Harmonik
RS485 İletişimi
CE İletişimi İsteğe Bağlı
+86-18702106858 / +86-21-69156352

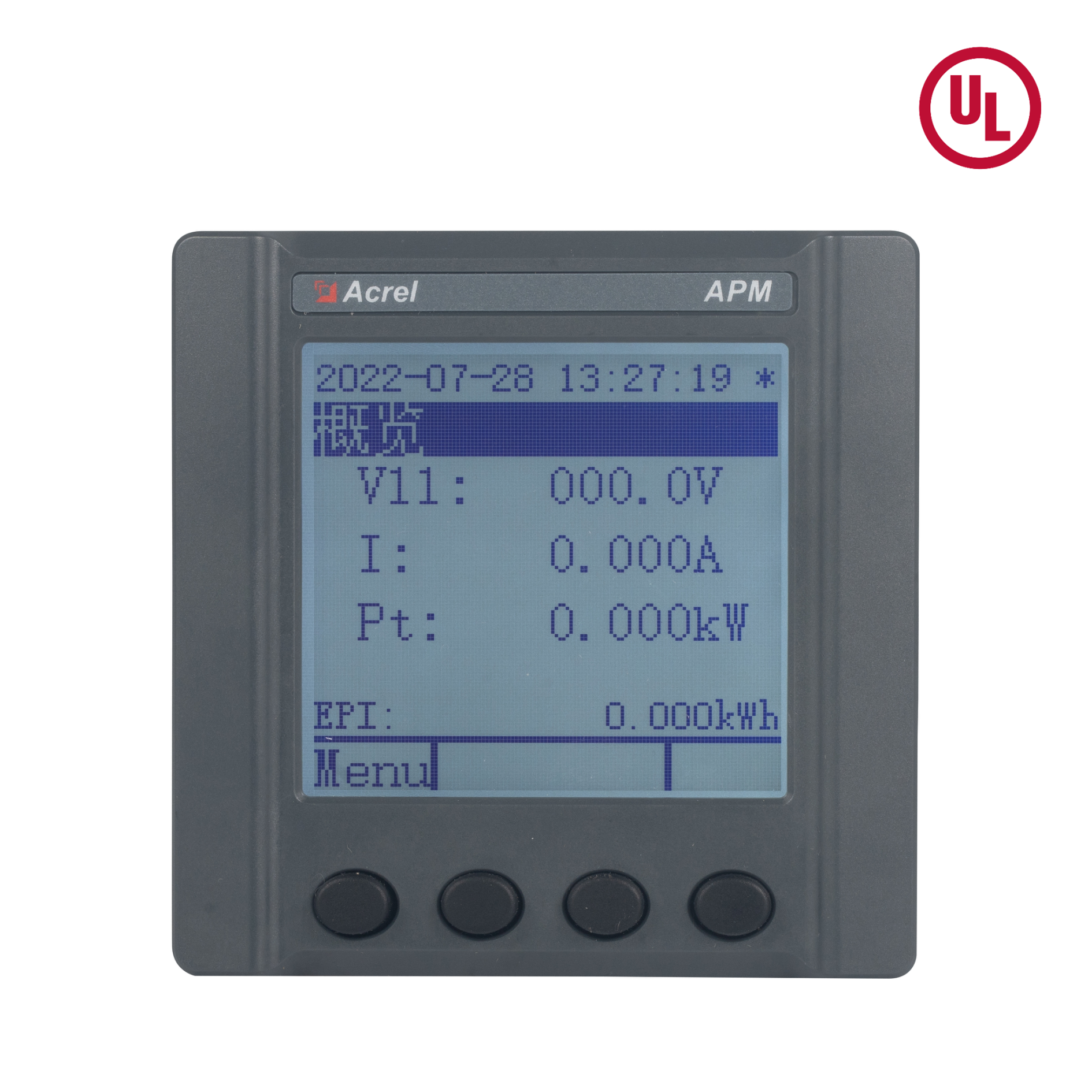

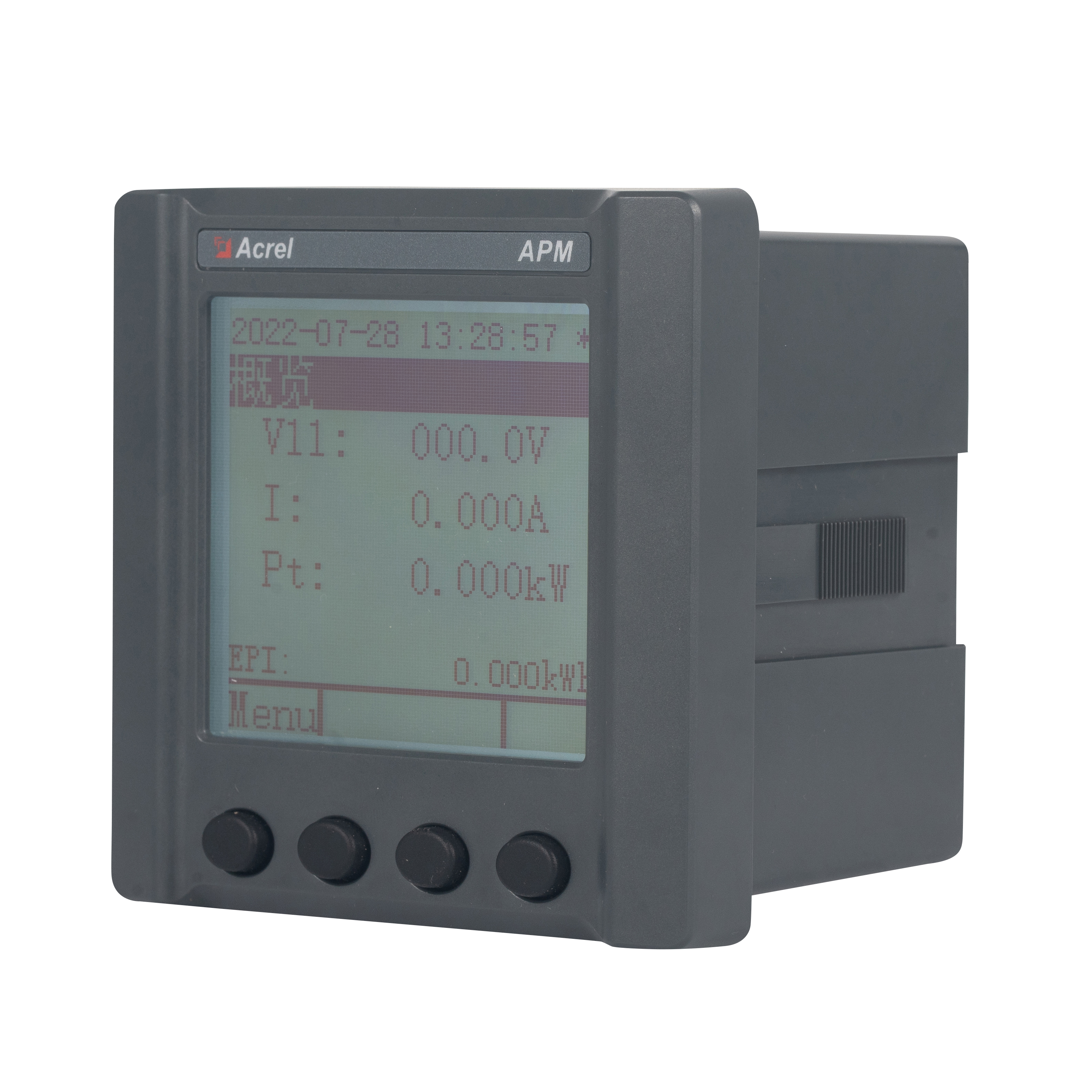

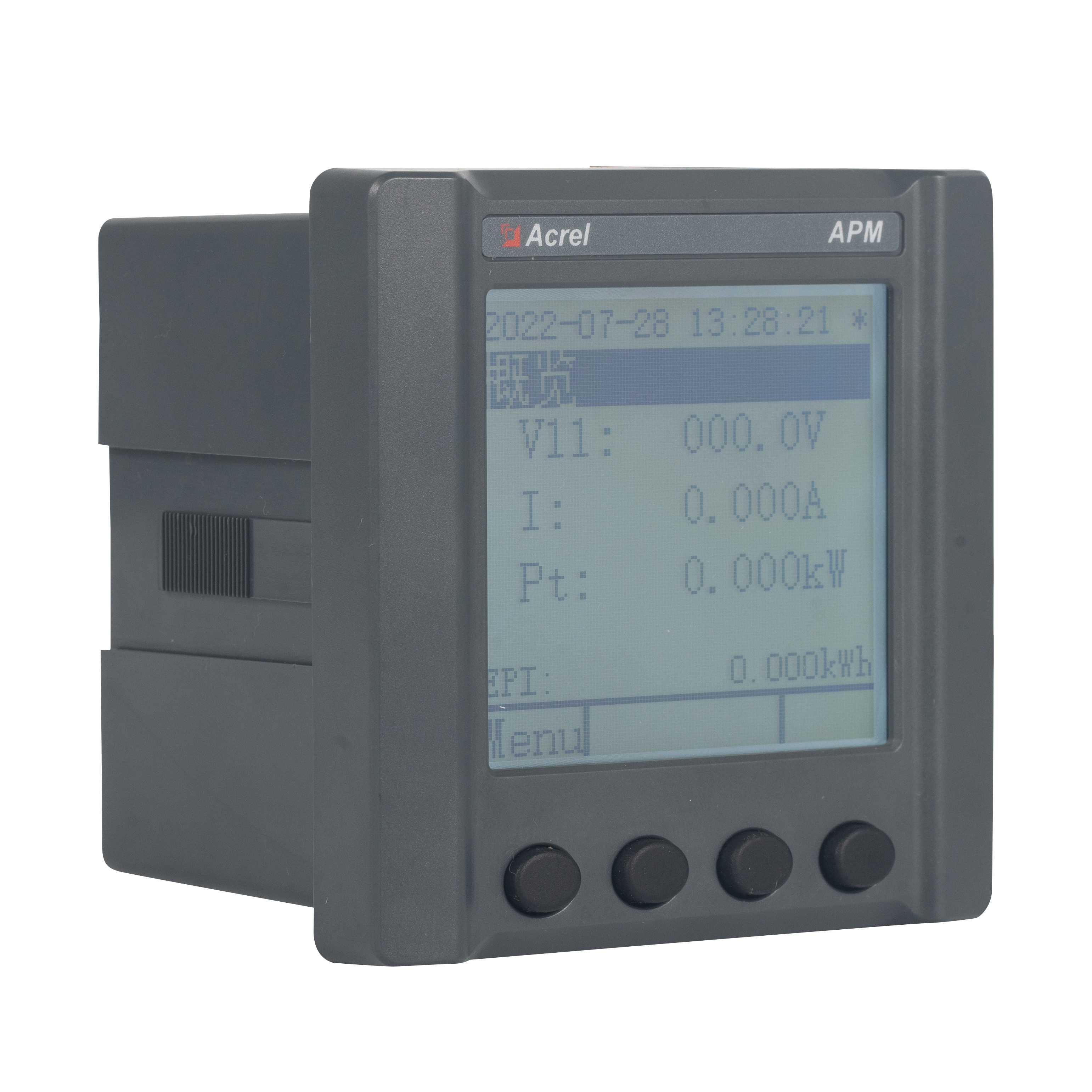

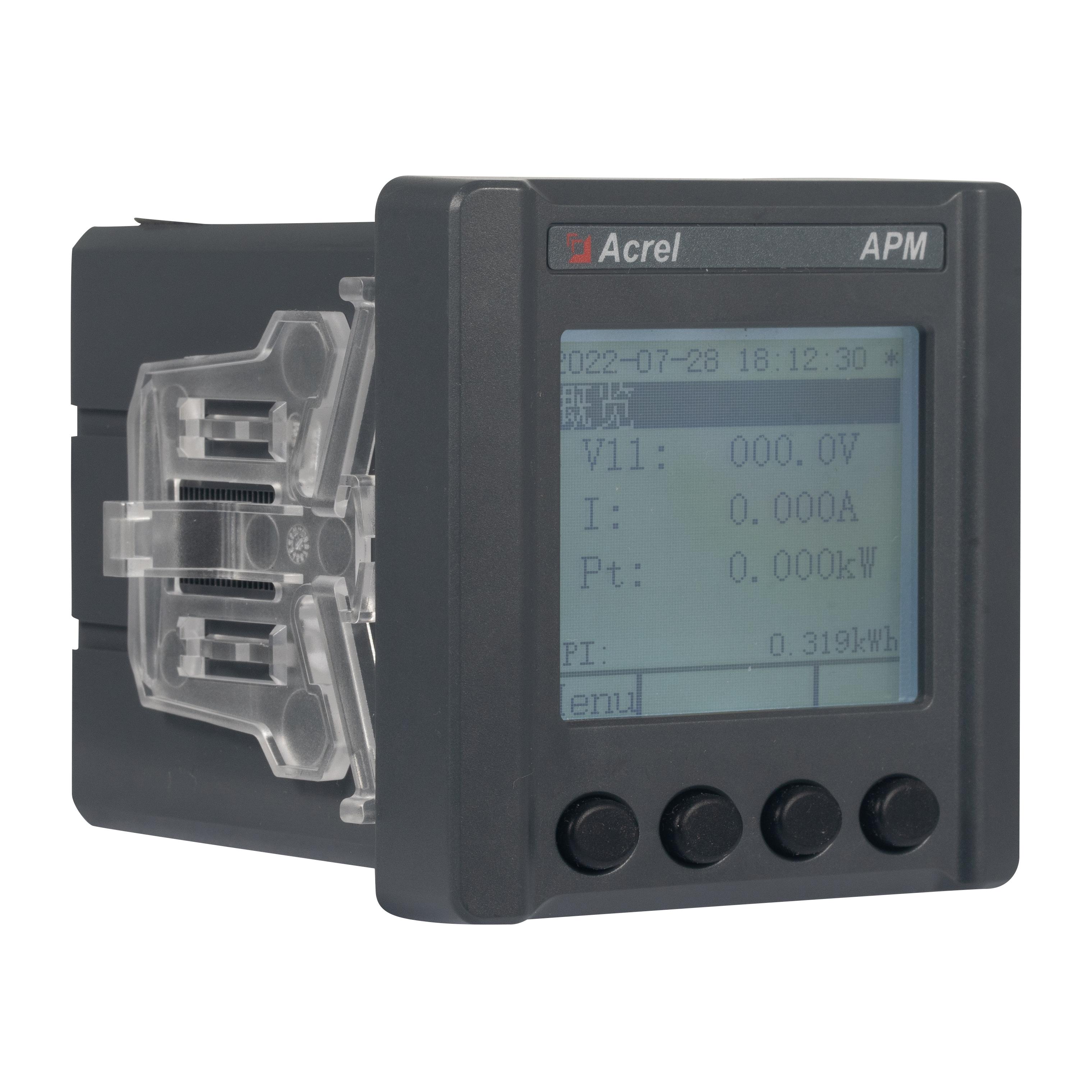

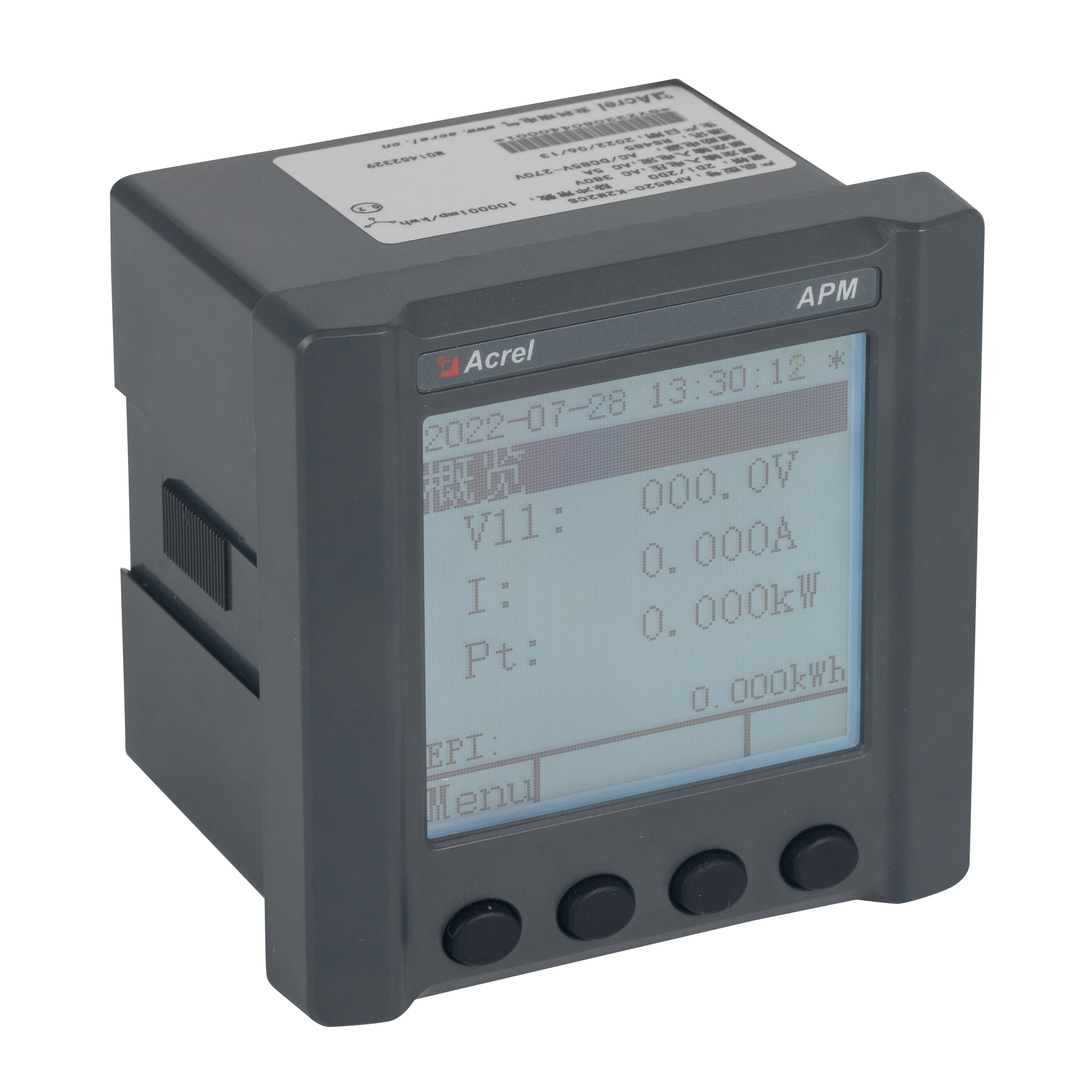

APM521 ağ güç ölçer (bundan sonra sayaç olarak anılacaktır), tam elektriksel miktar ölçümü, enerji istatistikleri, güç kalitesi analizi, olay günlüğü işlevleri ve ağ iletişim yetenekleri içeren IEC uluslararası standartlarına göre tasarlanmıştır. Öncelikle güç şebekelerindeki güç kaynağı kalitesinin kapsamlı izlenmesi için kullanılır. Bu sayaç serisi, tam elektriksel miktar ölçümünün esnek bir şekilde uygulanmasına ve elektrik devrelerindeki anahtar durumlarının izlenmesine olanak tanıyan zengin işlevler sunan DI/DO modülleri ve AO modülleriyle donatılmıştır.
İşlevler:
| Ölçülen Parametreler | Toplam elektriksel ölçüm |
| Dört bölgeli enerji, Dört bölgeli reaktif elektrik enerjisi, Bölünmüş fazlı elektrik, Görünen enerji, Çok oranlı enerji | |
| Darbe çıkışı | Toplam aktif güç, toplam reaktif güç elektrik enerjisi darbe çıkışı |
| Talep | Üç fazlı akım, aktif güç, reaktif güç, görünen güç, gerçek zamanlı talep ve maksimum talep (zaman damgası dahil), geçen ayın maksimum talebi (zaman damgası dahil). |
| Ekstrem Değer İstatistikleri | Bu aya ve geçen aya ait akım, hat gerilimi, faz gerilimi, aktif güç, reaktif güç ve diğer elektriksel parametrelerin ekstrem değerleri (zaman damgaları dahil) |
| Güç kalitesi | Akım, hat voltajı, faz voltajı dengesizliği |
| Gerilim faz açısı, akım faz açısı | |
| Gerilim ve akımın toplam (tek, çift) harmonik içeriği | |
| Gerilim ve akımın harmonik içeriği (2-63 kez) | |
| Gerilim tepe katsayısı | |
| Telefon dalga biçimi faktörü | |
| Mevcut K faktörü | |
| vektör | |
| Gerilim ve akım dalga formu | |
| Temel voltaj, akım ve güç faktörü | |
| Gerilim sapması, frekans sapması | |
| Pozitif sıralı gerilim, negatif sıralı gerilim, sıfır sıralı gerilim | |
| Pozitif - dizi akımı, negatif - dizi akımı, sıfır dizi akımı | |
| Dondurulmuş Elektrik Enerjisi | 24 saat dondurulan elektrik enerjisi, 31 gün dondurulan elektrik enerjisi, Aralık dondurulan elektrik enerjisi, normal süreli dondurulan elektrik enerjisi |
| Olay Günlüğü | Son 128 DID kaydını kaydedebilen DIDO kayıtları |
| Alarm Günlüğü | Son 128 alarm kaydı kaydedilebilir |
| İletişim | Modbus - RTU protokolü, DL/T 645-2007 kanunu |
| İsteğe Bağlı Özellikler | 4 kanallı dijital giriş ve 2 kanallı dijital çıkış |
| 2 kanal analog çıkış, 4-20mA | |
| İkinci RS485 iletişim kanalını Modbus - RTU protokolüyle genişletin | |
| MODBUS-TCP protokolü, FTP protokolü ile Ethernet iletişimini genişletin |
| Öğe | Performans Parametreleri | |||
| Gerilim | Nominal gerilim (UL, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Nominal voltaj (EBM) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Aşırı yükleme | 1,2 kat derecelendirme (sürekli) | |||
| 1 saniyeliğine reytingin 2 katı | ||||
| Güç tüketimi | <1VA | |||
| Doğruluk sınıfı | Hata ±%0,2 | |||
| Mevcut | Nominal akım (UL, CE) | 1A, 5A | ||
| Nominal akım (EBM) | 0,015-0,075（6）A（Aktif enerji） | |||
| 3X1(6)A（Reaktif enerji） | ||||
| Aşırı yükleme | 1,2 kat derecelendirme (sürekli) | |||
| 1 saniyeliğine reytingin 10 katı | ||||
| Güç tüketimi | <0,2VA | |||
| Doğruluk sınıfı | Hata ±%0,2 | |||
| Güç | Aktif, reaktif, görünür güç, hata ±%0,2 | |||
| Şebeke frekansı | UL, CE | 50Hz/60Hz, hata ±%0,2 | ||
| EBM | 50Hz, hata ±%0,2 | |||
| Yanıt oranı | ≤200ms (gerilim, akım, güç) | |||
| ≤1s (elektrik enerjisi) | ||||
| Ölçüm kategorisi | 66ULN(＋%20) 115ULL(＋%20) CATⅢ | |||
| 230ULN(＋%20) 400ULL(＋%20) CATⅢ | ||||
| 277ULN(＋%20) 480ULL(＋%20) CATⅢ | ||||
| 400ULN(+%20) 690ULL(+%20) CATⅡ | ||||
| Ölçüm | Elektrik enerjisi | Aktif enerji: Sınıf D（0.2S） | ||
| Reaktif enerji (Sınıf 2 doğruluk) | ||||
| Yardımcı güç kaynağı | AC/DC 85-300V | |||
| Güç tüketimi≤4W、10VA | ||||
| Elektromanyetik Uyumluluk | Elektrostatik boşalmaya karşı bağışıklık sınıfı IV | |||
| Elektriksel hızlı geçici patlama bağışıklığı sınıfı IV | ||||
| Dalgalanma (şok) bağışıklığı Sınıf IV | ||||
| Güvenlik | Güç frequency withstand voltage | İletişim ve sinyal girişi arasında AC4kV 1 dak | ||
| Yalıtım direnci | Kasaya giriş ve çıkış terminalleri >500MΩ | |||
| İletişim | Arayüz ve iletişim protokolü | RS485 arayüzü, Modbus RTU protokolü | ||
| İletişim address range | Modbus RTU:1~ 247; | |||
| Baud hızı | 1200bps-38400bps'yi destekleyin | |||
| Çevre | Çalışma sıcaklığı | -40°C~70°C | ||
| Depolama sıcaklığı | -40°C~80°C | |||
| Bağıl nem | ≤%95 (yoğuşmasız) | |||
| Rakım | ≥2000m，≤5000mSadece AC/DC 85-265V voltaj aralığına ve 277/480V'un altındaki voltaja sahip güç kaynağı için geçerlidir. | |||
| Kurulum ortamı | İç mekan kullanımı (kuru konum) | |||
| IP derecesi | IP54(Ön panel),IP30(Gövde) | |||
| Kirlilik derecesi | Sınıf 2 | |||
| Aşırı gerilim kategorileri | OVCIII | |||
| Referans Standardı | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| EBM | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
