AC Üç Fazlı Programlanabilir Panel Montajlı Enerji Sayacı

Gerçek RMS Ölçümleri

63. Harmonikli THD

K-Faktörü ve Crest Faktörü

Dengesizlik ve Faz Açıları

Talepler ve Çoklu Tarifeli Enerji

Zaman Damgalı Maks/Min Günlük

Bize Ulaşın
ÖNV: AC Üç Fazlı Kablosuz EU868MHz LoRaWAN Enerji Ölçer
SONRAKİ: AC Tek Fazlı CT Erişimli Kablosuz IoT Enerji Ölçer

+86-18702106858 / +86-21-69156352

[email protected]

  • Tanımla

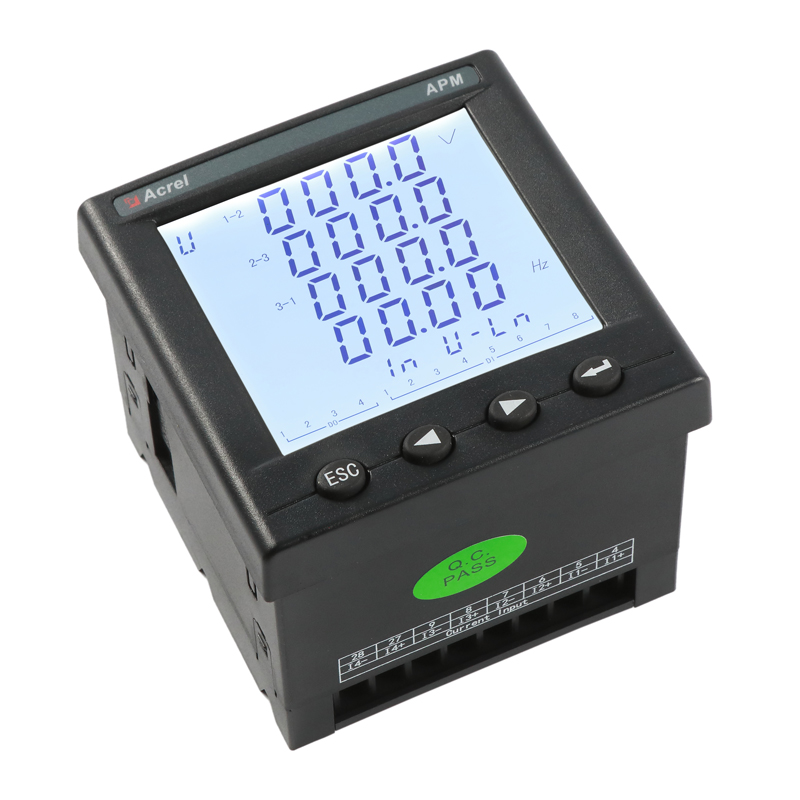

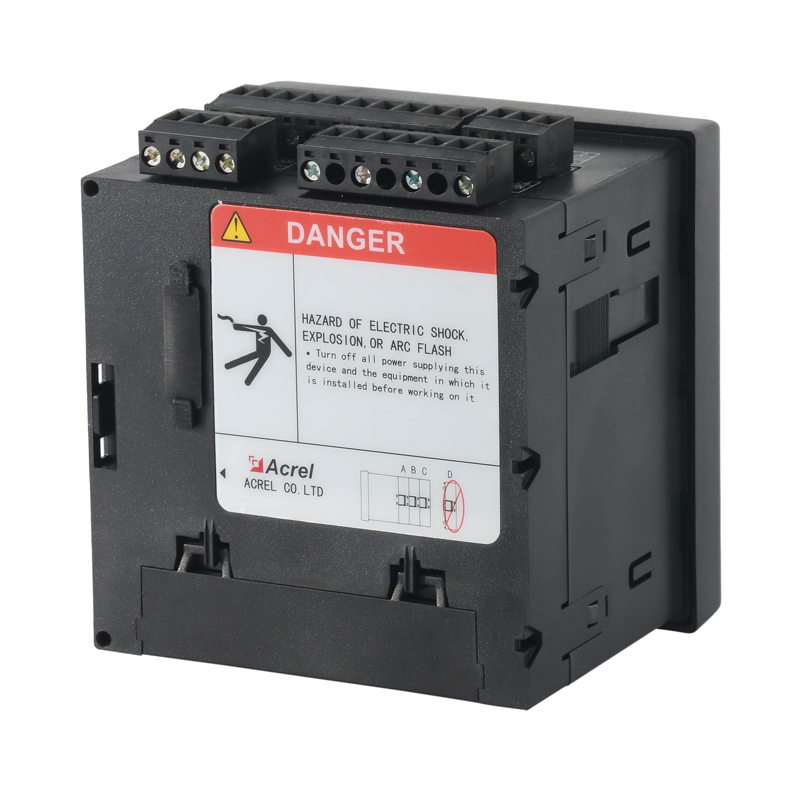

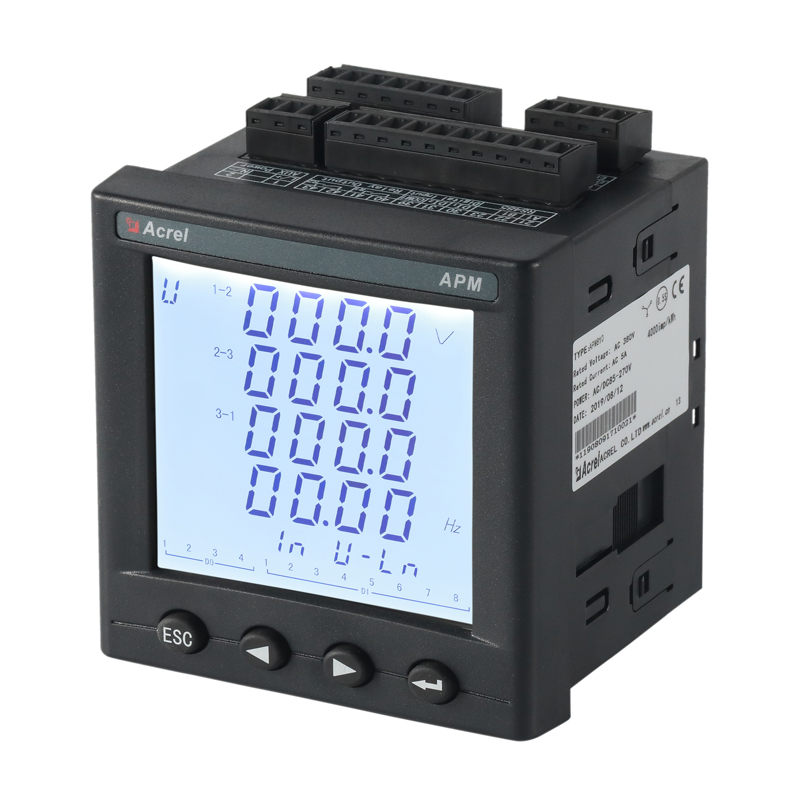

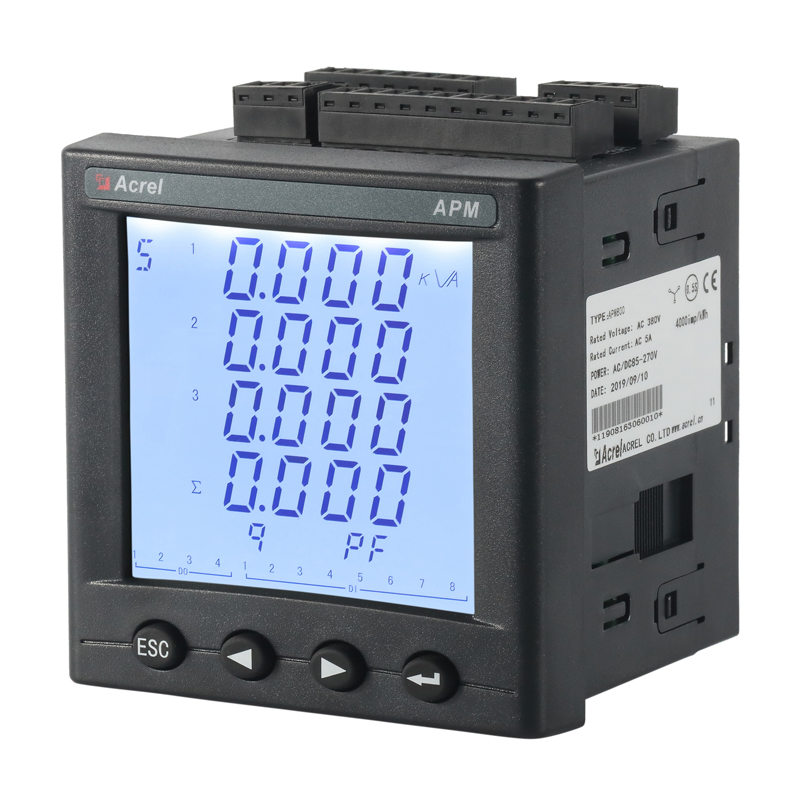

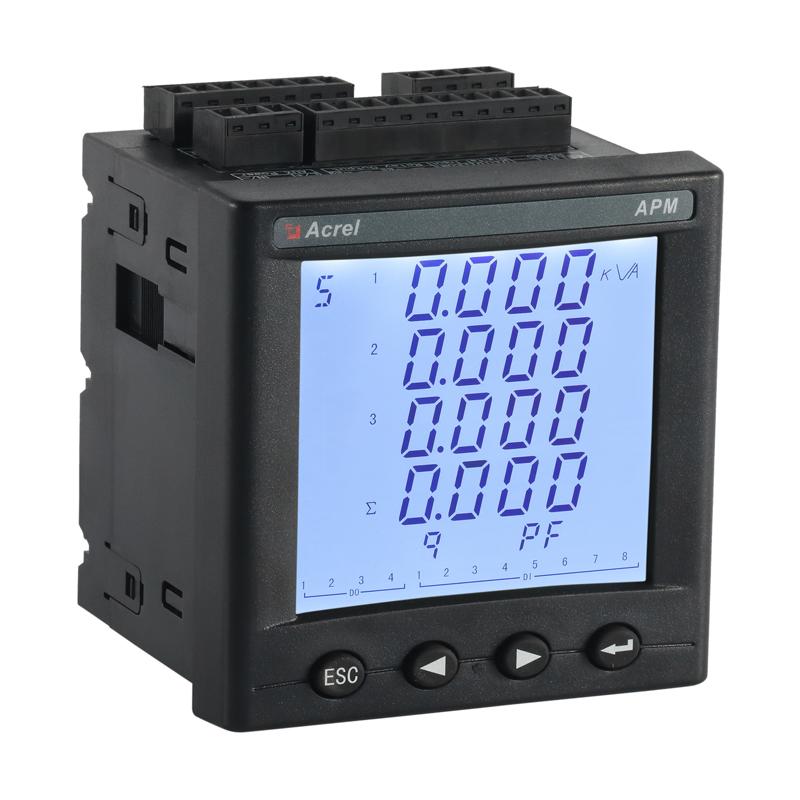

  • APM810, endüstriyel, ticari ve veri merkezi panolarında hassas enerji izleme, güç kalitesi teşhisi ve kiracı alt faturalandırması için tasarlanmış 0,2S sınıfı üç fazlı AC çok işlevli bir panel ölçüm cihazıdır. Kompakt 96×96 mm DIN muhafazası, 690 V'a kadar gerçek RMS voltajını, akımı, frekansı, aktif/reaktif/görünen gücü, PF'yi, talebi, 63'üncüye kadar harmonikleri, THD'yi ve dört çeyrek kWh/kvarh'ı görüntüleyen renkli bir TFT dokunmatik ekrana sahiptir. Çift RS485 Modbus-RTU, Ethernet TCP/IP, BACnet/IP, SNMP ve isteğe bağlı Wi-Fi/LoRa kusursuz BMS/EMS entegrasyonu sağlarken, 4 MB yerleşik bellek enerji denetimleri için 12 aylık yük profillerini kaydeder. Yapılandırılabilir aşırı/düşük gerilim, akım, PF ve harmonik alarmlar, akıllı kesici kontrolü için röle çıkışlarını veya dijital girişleri çalıştırır; darbe, SOE ve tarife Kullanım Koşulları kayıtları, yardımcı program AMI, güneş enerjisi ağ ölçümü ve EV şarj uygulamalarını destekler. Geniş 3×57,7–690 V, 0,001–10 A doğrudan veya CT/VT bağlantısı ve kurcalamaya dayanıklı sızdırmazlık, her türlü akıllı şebeke veya mikro şebeke kurulumuna uygundur.

  • Özellikler
  • Teknik Parametreler Değer
    Giriş Bağlantı Tek fazlı-2 telli, 3 fazlı-3 telli, 3 fazlı-4 telli
    Frekans 45-65Hz
    Gerilim Değerlendirme:
    tek fazlı:AC 100V、400V
    Üç fazlı: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(yalnızca 96 boyutunda)
    Aşırı yük:1,2 kat derecelendirme (sürekli): 1 saniye boyunca 2 kat derecelendirme
    Güç tüketimi:< 0,5VA
    Mevcut Değerlendirme: AC IA、5A
    Aşırı yük: 1,2 kat derecelendirme (sürekli); 1 saniye boyunca 10 kat derecelendirme
    Güç tüketimi:< 0,5VA
    Çıkış Elektrik enerjisi Çıkış mode:open-collector photo-coupler pulse
    Darbe sabiti: 10000imp/kWh (ayarlanabilir), ayrıntılar için bağlantı şemasına bakın;
    İletişim RS485port, Modbus -RTU protokolü,DLT645 protokolü(sürüm 07 ve 97),
    baud hızı 1200 ~ 38400
    İşlev Anahtarlama girişi Kuru kontak girişi, dahili güç kaynağı, model KA ise AC 220V aktiftir.
    Anahtarlama çıkışı Çıkış mode: Relay normally open contact output
    Kontak kapasitesi: AC 250V/3A、 DC 30V/3A
    Analog çıkış 4 - 20mA
    Doğruluk sınıfı Frekans:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Güç kaynağı AC/DC 85-265V veya DC24V（±%20）veya DC48V(±%20)
    güç tüketimi≤10VA
    Güvenlik Güç frekansı dayanım gerilimi Güç kaynağı//Anahtarlama Çıkışı// Akım Girişi//gerilim Girişi ve İletim// Haberleşme //Darbe Çıkışı//anahtarlama girişi AC 2 kV 1 dak;
    Güç kaynağı, anahtarlama çıkışı, Akım Girişi, voltaj Girişi arasında AC 2 kV 1 dak;
    İletim, İletişim, Darbe Çıkışı, anahtarlama girişi arasında AC 1kV 1 dk;
    Yalıtım direnci Giriş、Output end to machine enclosure >100MΩ
    Çevre Sıcaklık çalışma: -25°C~ 65°C  saklama: -40°C ~ 80°C
    Nem ≤93%RH Yoğuşmasız
    Rakım ≤2500m

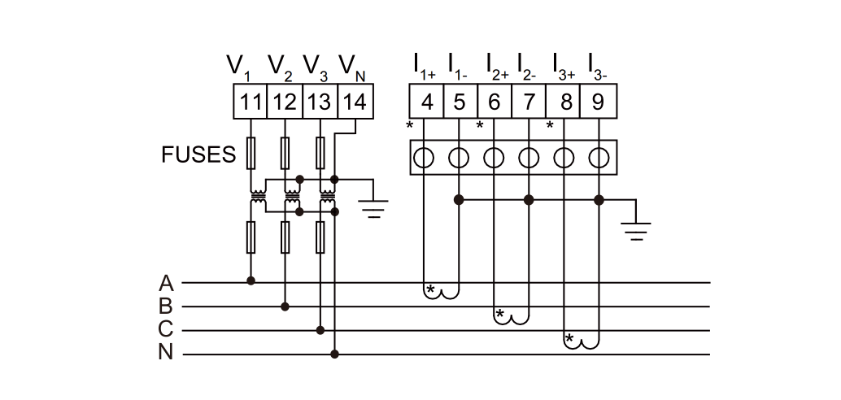

  • Boyut ve Bağlantı Şeması

  • Uygulama Senaryosu

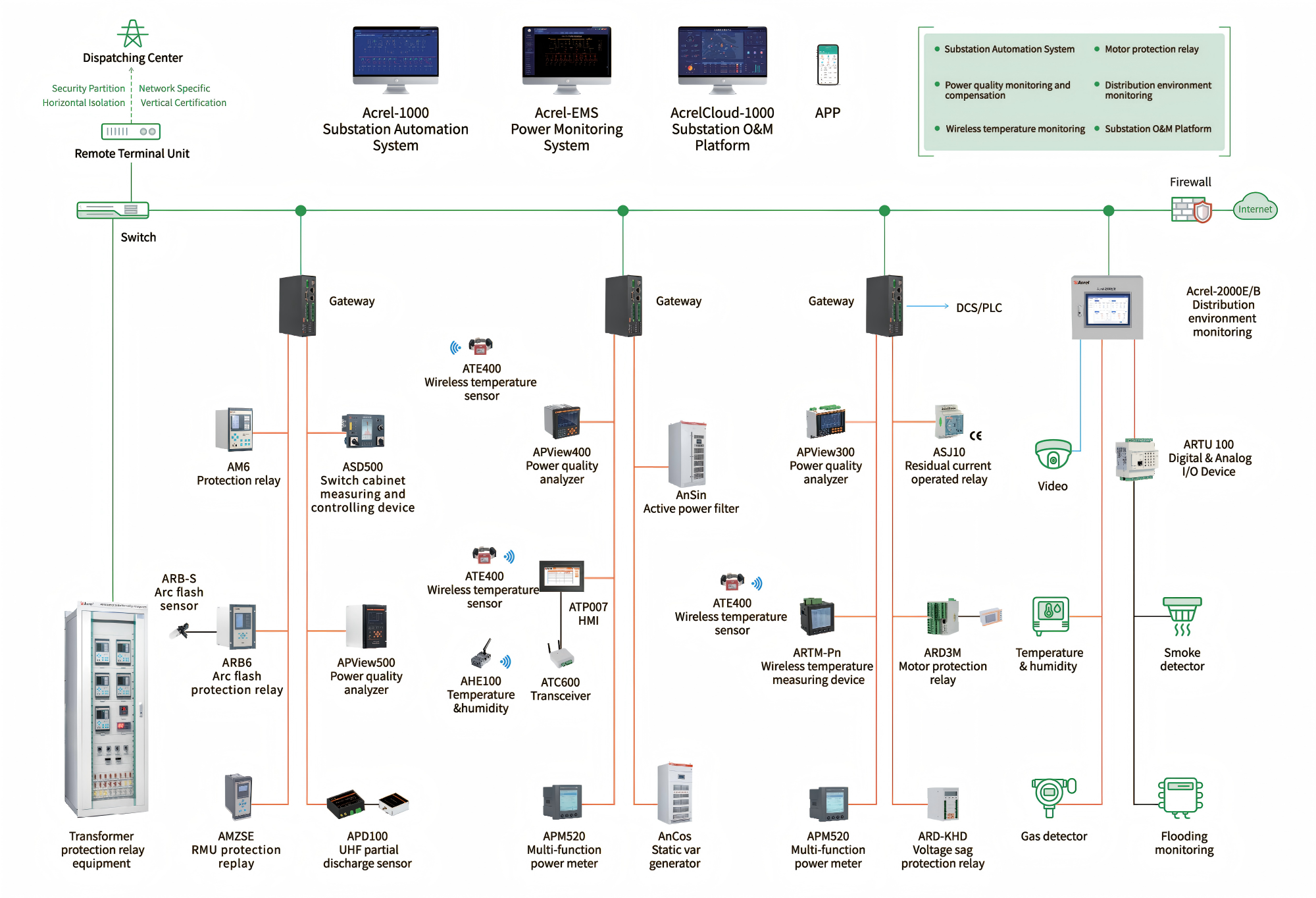

  • Güç İzleme Çözümü

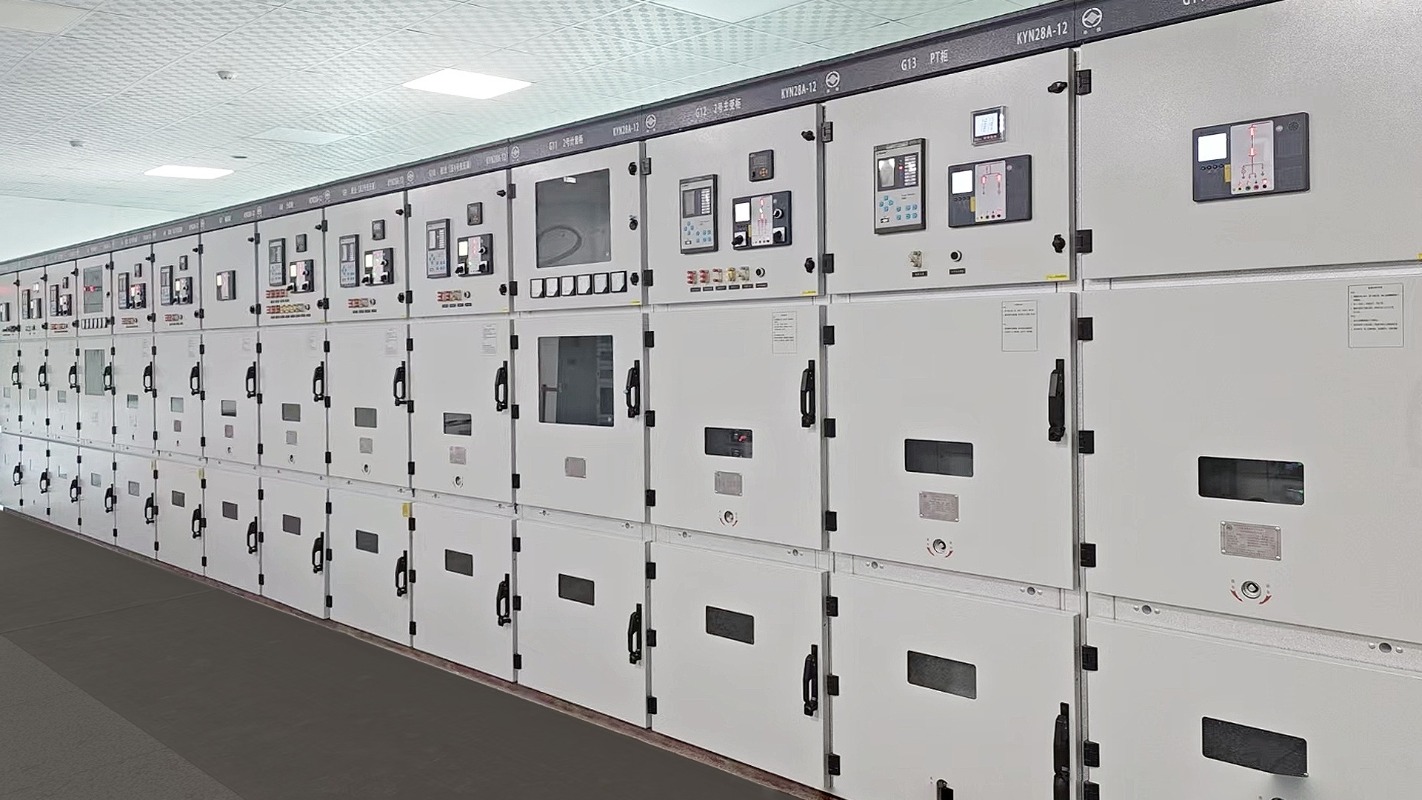

  • İş Sahası Uygulaması
