Nominal Akım: CT'lere göre 80A/120A/200A/300A
UL Sertifikalı
100ms Hızlı Tepki Süresi
Nominal Gerilim: AC 230V
Yüksek Doğruluk Sınıfı 0.5S
Ultra İnce 1P 18mm
+86-18702106858 / +86-21-69156352

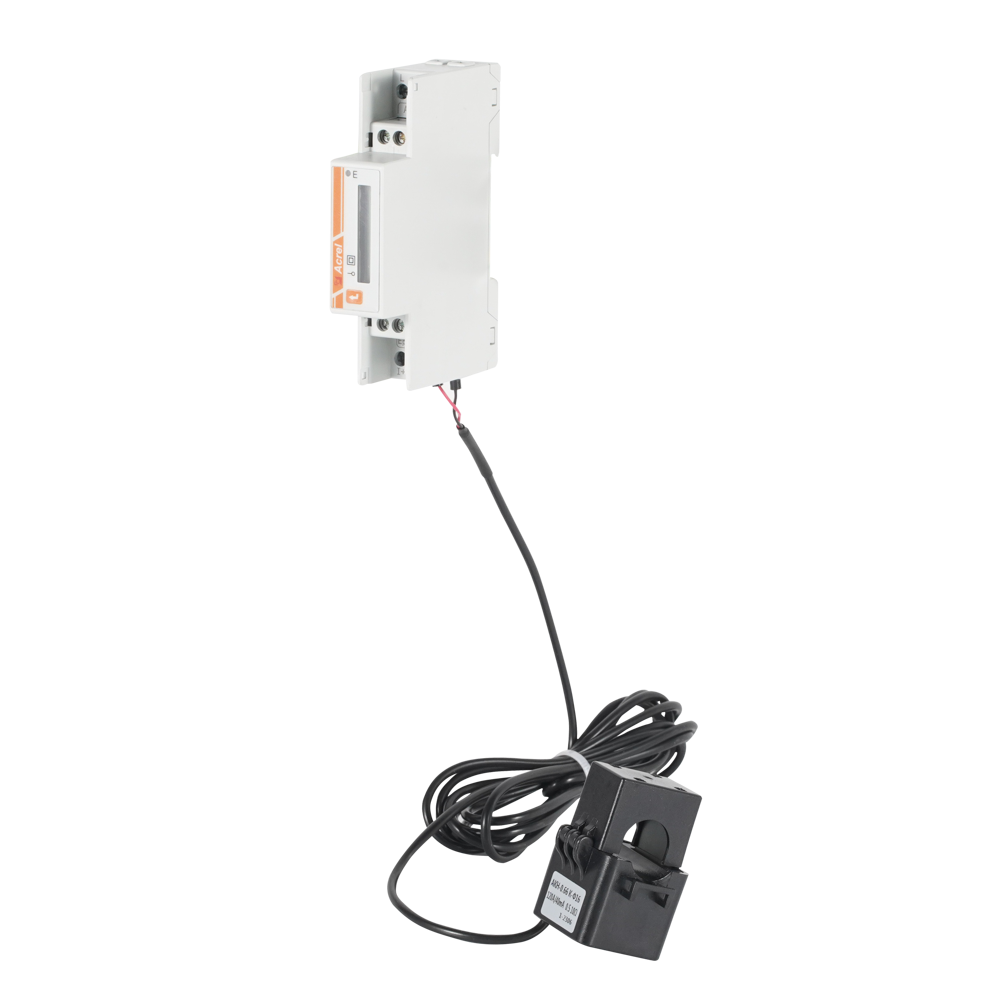

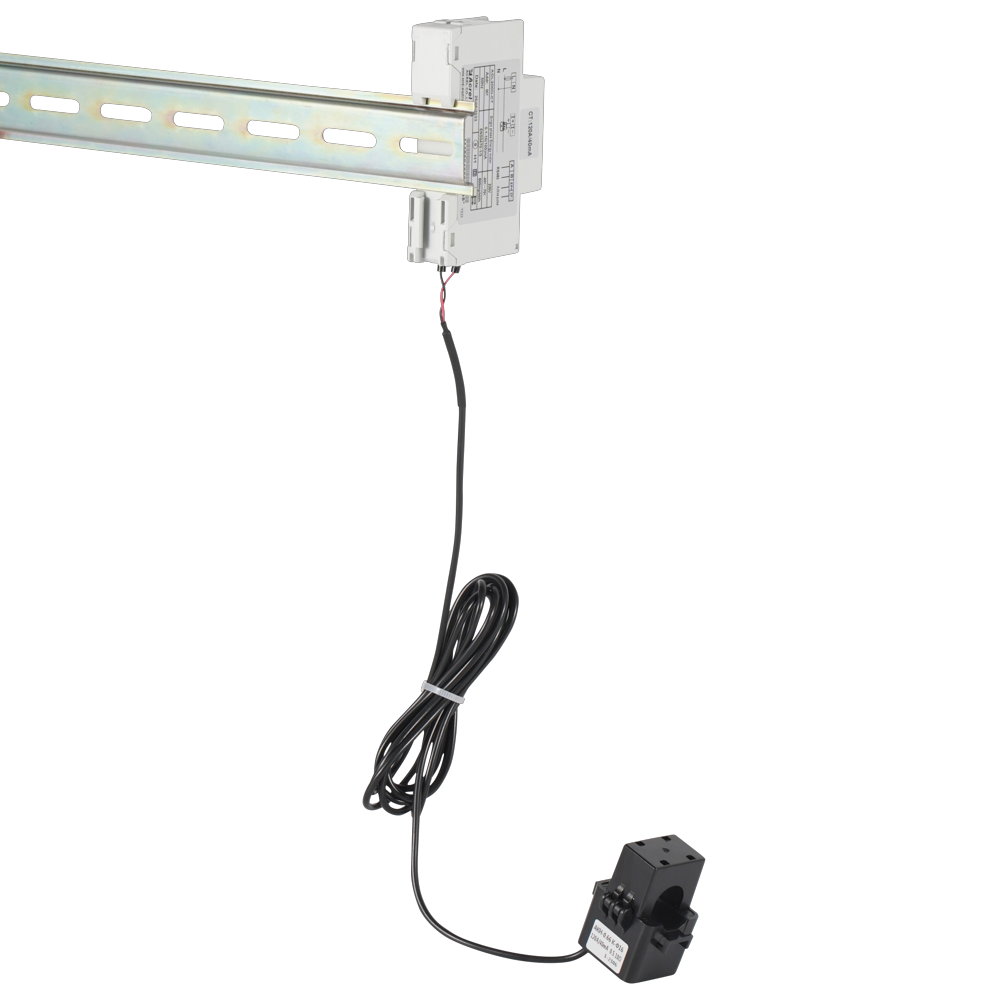

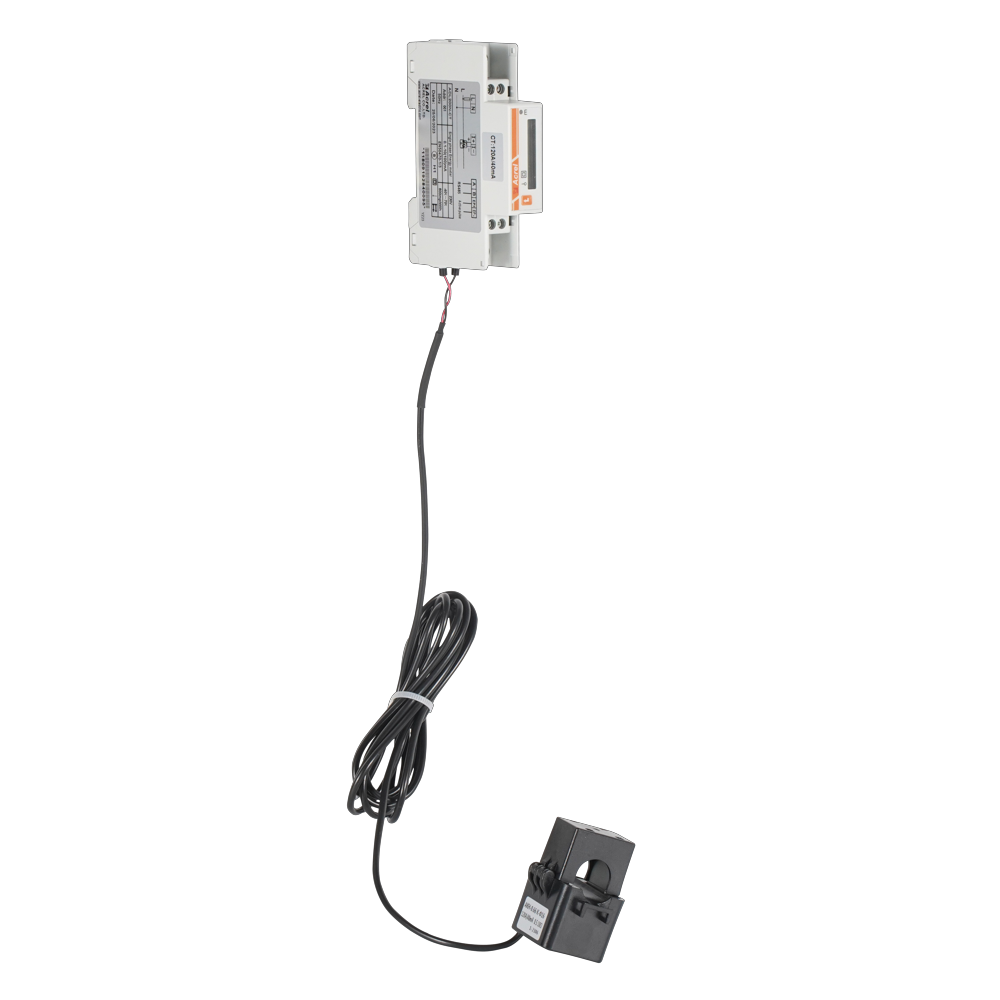

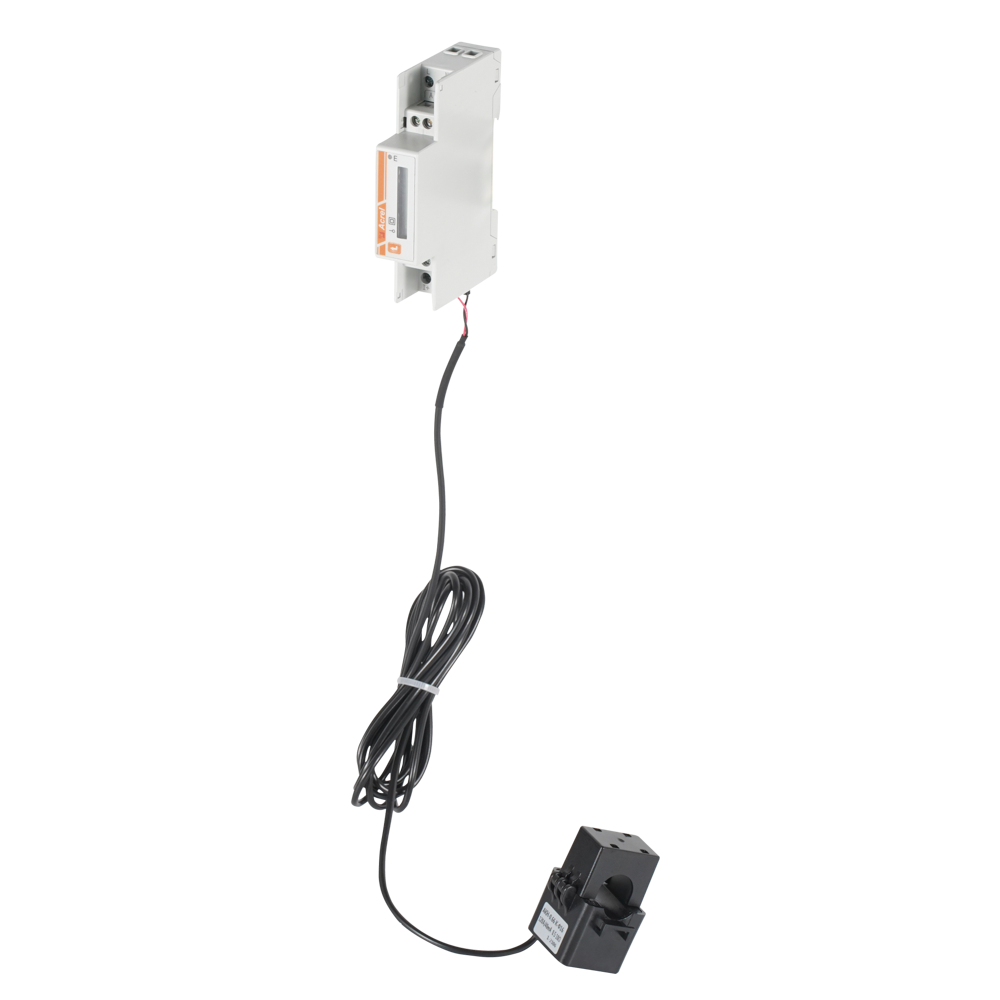

ADL serisi DIN rayına monteli çok işlevli elektrik enerjisi sayacı, fotovoltaik şebekeye bağlı, mikro invertör, enerji depolama ve AC bağlantı sistemleri dahil olmak üzere yeni enerji güç üretim sistemleri için tasarlanmış akıllı bir cihazdır.
Bu ürün yüksek hassasiyetli ölçüm, kompakt tasarım, hızlı yanıt ve kolay kurulum sunar. İnvertörler veya Enerji Yönetim Sistemleri (EMS) ile iletişim kurarken güç parametrelerini örnekleyebilir, ölçebilir ve izleyebilir. Temel özellikler arasında ters güç akışının önlenmesi, güç üretiminin düzenlenmesi ve gerçek zamanlı ve birikmiş elektrik enerjisine dayalı olarak pil şarjının ve deşarjının yönetilmesi yer alır.
Ek olarak, çift yönlü ölçümü ve evde dağıtılan fotovoltaik enerji yönetimini destekleyerek verimli ve akıllı enerji kullanımı sağlar.
| Öğe | Parametreler | ||
| Modeli Serisi | ADL200N-ÇT | ||
| Ölçüm | Izgara | Tek fazlı | |
| Gerilim | Nominal gerilim | klima 230 V | |
| Giriş Aralığı | ± 2 %0 | ||
| Aşırı yükleme | 1,2 kat derecelendirme ( sürekli ) | ||
| 1 saniyeliğine reytingin 2 katı | |||
| Güç tüketimi | < 2W ， < 10 VA | ||
| Doğruluk sınıfı | Hata ±%0,5 | ||
| Mevcut | Giriş akımı | klima 80A/120A/200A/300A | |
| Aşırı yükleme | 1.2 kez derecelendirme (sürekli) | ||
| 1 saniyeliğine reytingin 2 katı | |||
| Güç tüketimi | < 1W ， < 1 VA | ||
| Doğruluk sınıfı | Hata ±%0,5 | ||
| Güç | Aktif, reaktif, görünür güç, hata ±0,5 % | ||
| Izgara frequency | 5 0/ 6 0 Hz, hata ±%0,5 | ||
| Yanıt Oranı | ≤100ms (gerilim, akım, güç) | ||
| ≤1s (elektrik enerjisi) | |||
| Ölçüm category | KAT III | ||
| Aşırı gerilim seviyesi | OVCIII | ||
| Ölçüm | Elektrik enerjisi | Aktif enerji : C kız B | |
| Reaktif enerji ( C kız 2 accuracy) | |||
| Güç tüketimi | ≤ 2W | ||
| Elektromanyetik Uyumluluk | E2 | ||
| Güvenlik | Güç frequency withstand voltage | İletişim ve sinyal girişi arasında AC3kV 1 dak | |
| Yalıtım direnci | Kasaya giriş ve çıkış terminalleri >100MΩ | ||
| İletişim | Arayüz ve iletişim protokolü | RS485 arayüzü ve Modbus RTU protokolü | |
| İletişim address range | Modbus RTU:1~ 247 ； | ||
| Baud hızı | 1200bps-38400bps'yi destekleyin | ||
| Çevre | Çalışma sıcaklığı | -40°C ~ 70°C | |
| Depolama sıcaklığı | -40°C ~ 8 0°C | ||
| Bağıl nem | ≤95 % (yoğuşmasız) | ||
| "Nemli ortamlar için uygun değildir" | |||
| Rakım | ≤ 20 00m | ||
| Standart | EN IEC 61010-1:2010 Ölçme, kontrol ve laboratuvar kullanımına yönelik elektrikli ekipmanlar için güvenlik gereksinimleri - Bölüm 1: Genel gereksinimler | ||
| EN IEC 61010-2-030:2010 Ölçme, kontrol ve laboratuvar kullanımına yönelik elektrikli ekipmanlar için güvenlik gereksinimleri - Bölüm 2-030: Test veya ölçüm devrelerine sahip ekipman için özel gereksinimler | |||
| EN IEC 61326-1:2021 Ölçme, kontrol ve laboratuvar kullanımına yönelik elektrikli ekipmanlar - EMC gereksinimleri - Bölüm 1: Genel gereksinimler | |||
| EN IEC 61326-2-1:2021 Ölçme, kontrol ve laboratuvar kullanımına yönelik elektrikli ekipmanlar - EMC gereksinimleri - Bölüm 2-1: Ölçüm, kontrol ve laboratuvar kullanımına yönelik elektrikli ekipmanlara yönelik elektromanyetik uyumluluk testlerine yönelik özel gereksinimler | |||
| EN 50470-3 Elektrik ölçüm ekipmanı (a.c.) - Bölüm 3: Özel gereksinimler - Aktif enerji için statik sayaçlar (sınıf indeksleri A, B ve C) | |||
| IP Koruması | IP 51 ( Uygun bir IP dereceli muhafazaya kurulmalıdır ） | ||
| Kirlilik Derecesi | II | ||
| UC Derece | III | ||
| Kurulum ortamı | İç mekan kullanımı | ||
| Koruyun Derece | Sınıf II (Çift Yalıtım) | ||
| Kullanım ortamı | Kabine monte (Dış kabuğa dokunulamaz) | ||
| Seviye | M1 | ||
| BT Güvenliği | Yalıtım direnci: greater than 1000 M Ω normal koşullar altında ； | ||
| Elektrik mukavemeti direnci: 1 dakika boyunca 4000V, 50Hz güç frekansına dayanabilir ； | |||
| Alev geciktirici: UL94-V0 seviyesine uygundur ； | |||
