Nominal Akım: CT'lere göre 80A/120A/200A/300A
MID Sertifikalı
100ms Hızlı Tepki Süresi
Anma Gerilimi: 3*230/400V
Yüksek Doğruluk Sınıfı 0.5S
RS485 İletişimi
+86-18702106858 / +86-21-69156352

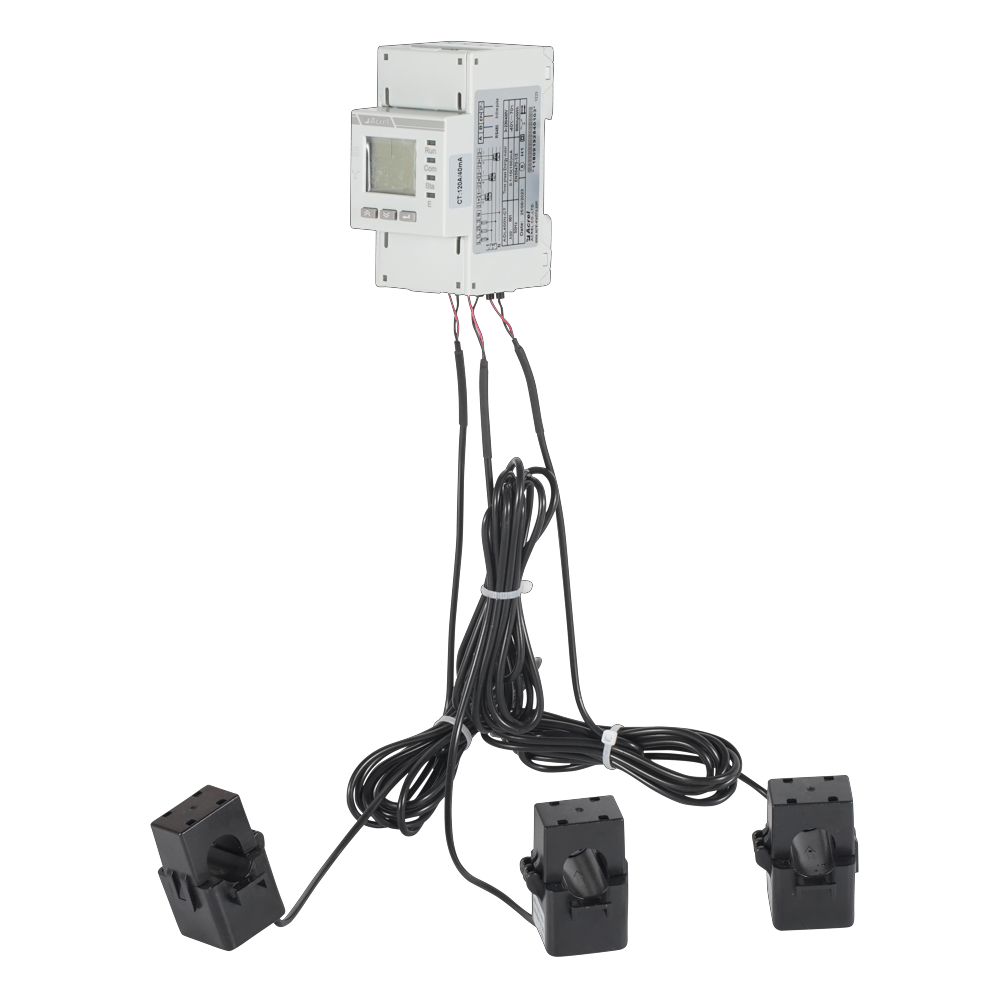

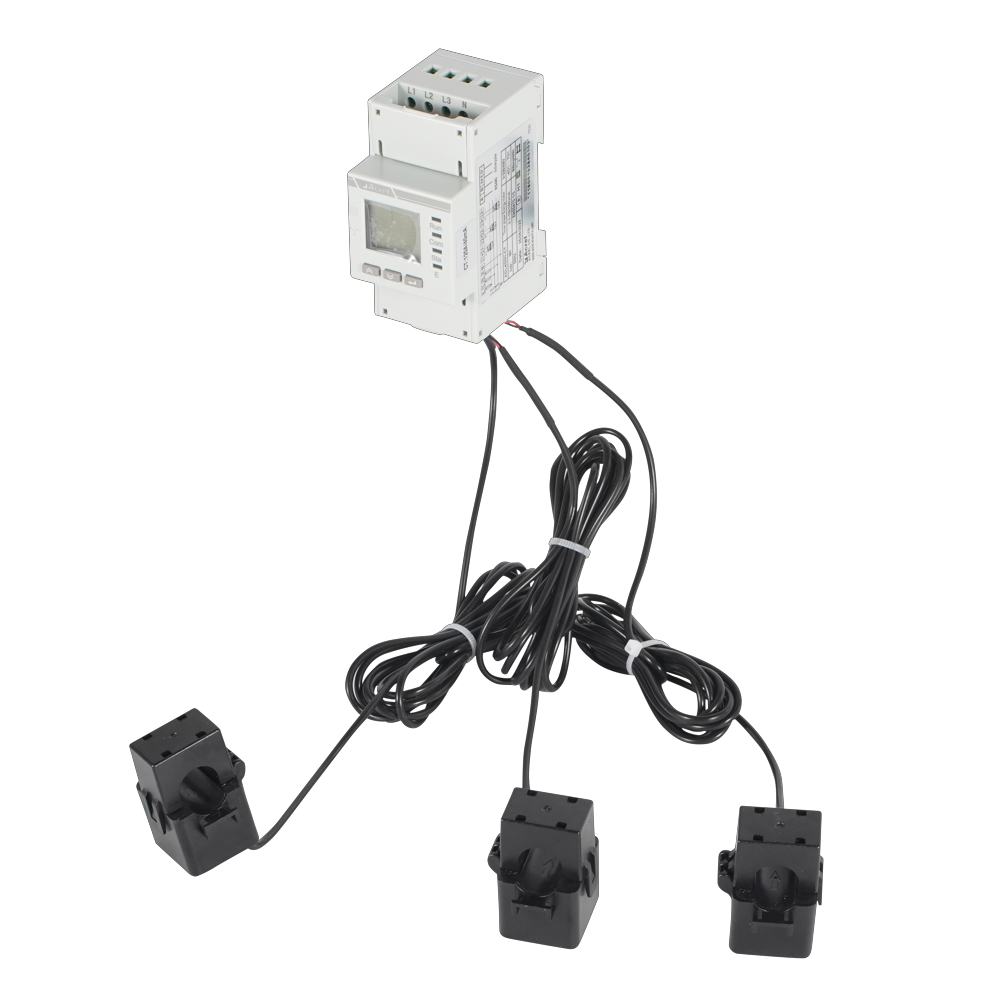

ADL serisi DIN rayına monteli çok işlevli elektrik enerjisi sayacı, fotovoltaik şebekeye bağlı, mikro invertör, enerji depolama ve AC bağlantı sistemleri dahil olmak üzere yeni enerji güç üretim sistemleri için tasarlanmış akıllı bir cihazdır.
Bu ürün yüksek hassasiyetli ölçüm, kompakt tasarım, hızlı yanıt ve kolay kurulum sunar. İnvertörler veya Enerji Yönetim Sistemleri (EMS) ile iletişim kurarken güç parametrelerini örnekleyebilir, ölçebilir ve izleyebilir. Temel özellikler arasında ters güç akışının önlenmesi, güç üretiminin düzenlenmesi ve gerçek zamanlı ve birikmiş elektrik enerjisine dayalı olarak pil şarjının ve deşarjının yönetilmesi yer alır.
Ek olarak, çift yönlü ölçümü ve evde dağıtılan fotovoltaik enerji yönetimini destekleyerek verimli ve akıllı enerji kullanımı sağlar.
| Öğe | Parametreler | ||
| Model Numarası | ADL400N-CT | ||
| Ölçüm | Izgara | Üç fazlı dört telli | |
| Gerilim | Nominal Gerilim | Üç Fazlı: 3×230/400V | |
| Giriş Aralığı | ±%20 | ||
| Aşırı yükleme | 1,2 kat derecelendirme (sürekli) | ||
| 1 saniyeliğine reytingin 2 katı | |||
| Güç tüketimi | <2W ， <10VA | ||
| Doğruluk sınıfı | Hata ±%0,5 | ||
| Mevcut | Giriş akımı | AC 80A/120A/200A/300A | |
| Aşırı yükleme | 1,2 kat derecelendirme (sürekli) | ||
| 1 saniyeliğine reytingin 2 katı | |||
| Güç tüketimi | <1W ， <1VA | ||
| Doğruluk sınıfı | Hata ±%0,5 | ||
| Güç | Aktif, reaktif, görünen güç, hata ±%0,5 | ||
| Izgara frequency | 50/60Hz, hata ±%0,5 | ||
| Yanıt oranı | ≤100ms (gerilim, akım, güç) | ||
| ≤1s (elektrik enerjisi) | |||
| Ölçüm category | KAT III | ||
| aşırı gerilim seviyesi | OVCIII | ||
| Ölçüm | Elektrik enerjisi | Aktif enerji : B Sınıfı | |
| Reaktif enerji (Sınıf 2 doğruluk) | |||
| güç tüketimi | ≤2W | ||
| Elektromanyetik Uyumluluk | E2 | ||
| Güvenlik | Güç frequency withstand voltage | İletişim ve sinyal girişi arasında AC3kV 1 dak | |
| Yalıtım direnci | Kasaya giriş ve çıkış terminalleri >100MΩ | ||
| İletişim | Arayüz ve iletişim protokolü | RS485 arayüzü ve Modbus RTU protokolü | |
| İletişim address range | ModbusRTU:1~ 247 ； | ||
| Baud hızı | 1200bps-38400bps'yi destekleyin | ||
| Çevre | Çalışma sıcaklığı | -40 °C ~ 70 °C | |
| Depolama sıcaklığı | -40 °C ~ 80 °C | ||
| Bağıl nem | ≤%95 (yoğuşmasız) | ||
| "Nemli ortamlar için uygun değildir" | |||
| Rakım | ≤2000m | ||
| Referans Standardı | EN IEC 61010-1:2010 Ölçüm, kontrol ve laboratuvar kullanımına yönelik elektrikli ekipmanlar için güvenlik gereksinimleri - Bölüm 1: Genel gereksinimler | ||
| EN IEC 61010-2-030:2010 Ölçüm, kontrol ve laboratuvar kullanımına yönelik elektrikli ekipmanlara yönelik güvenlik gereksinimleri - Bölüm 2-030: Test veya ölçüm devrelerine sahip ekipmanlar için özel gereksinimler | |||
| EN IEC 61326-1:2021 Ölçüm, kontrol ve laboratuvar kullanımına yönelik elektrikli ekipmanlar - EMC gereksinimleri - Bölüm 1: Genel gereksinimler | |||
| EN IEC 61326-2-1:2021 Ölçüm, kontrol ve laboratuvar kullanımına yönelik elektrikli ekipmanlar - EMC gereklilikleri - Bölüm 2-1: Ölçüm, kontrol ve laboratuvar kullanımına yönelik elektrikli ekipmanlara yönelik elektromanyetik uyumluluk testlerine yönelik özel gereksinimler | |||
| EN 50470-3 Elektrik ölçüm ekipmanı (a.c.) - Bölüm 3: Özel gereksinimler - Aktif enerji için statik sayaçlar (sınıf indeksleri A, B ve C) | |||
| IP | IP 51 ( Uygun bir IP dereceli muhafazaya kurulmalıdır ） | ||
| Kirlilik Derecesi | II | ||
| UC Derecesi | III | ||
| Kurulum ortamı | İç mekan kullanımı | ||
| Koruma Derecesi | Sınıf II (Çift Yalıtım) | ||
| Kullanım Ortamı | Kabine monte edilmiş (Dış kabuğa dokunulamaz) | ||
| Seviye | M1 | ||
| BT Güvenliği | Yalıtım direnci: greater than 1000 MΩ under normal conditions ； | ||
| Elektrik mukavemeti direnci: 1 dakika boyunca 4000V, 50Hz güç frekansına dayanabilir ； | |||
| Alev geciktirici: UL94-V0 seviyesine uygundur ； | |||
