Ethernet İletişimi RJ45 Bağlantı Noktası
Modbus-TCP Protokolü
AC Üç Fazlı Ölçüm
Nominal Akım: CT'ler ile 5A veya Harici CT'ler ile 80/120/200A
Nominal Gerilim: AC 3*230/400V
CE Belgeli
+86-18702106858 / +86-21-69156352

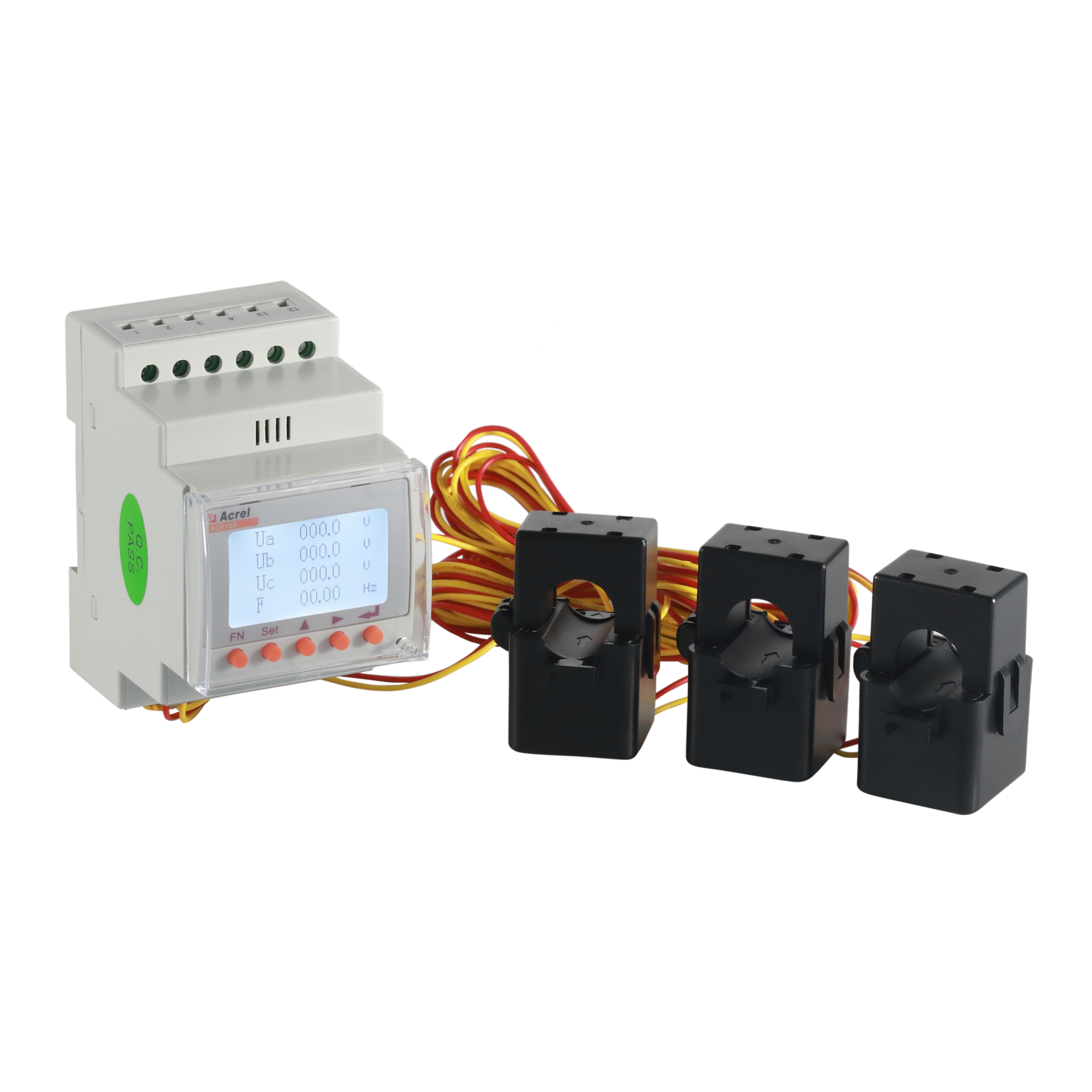

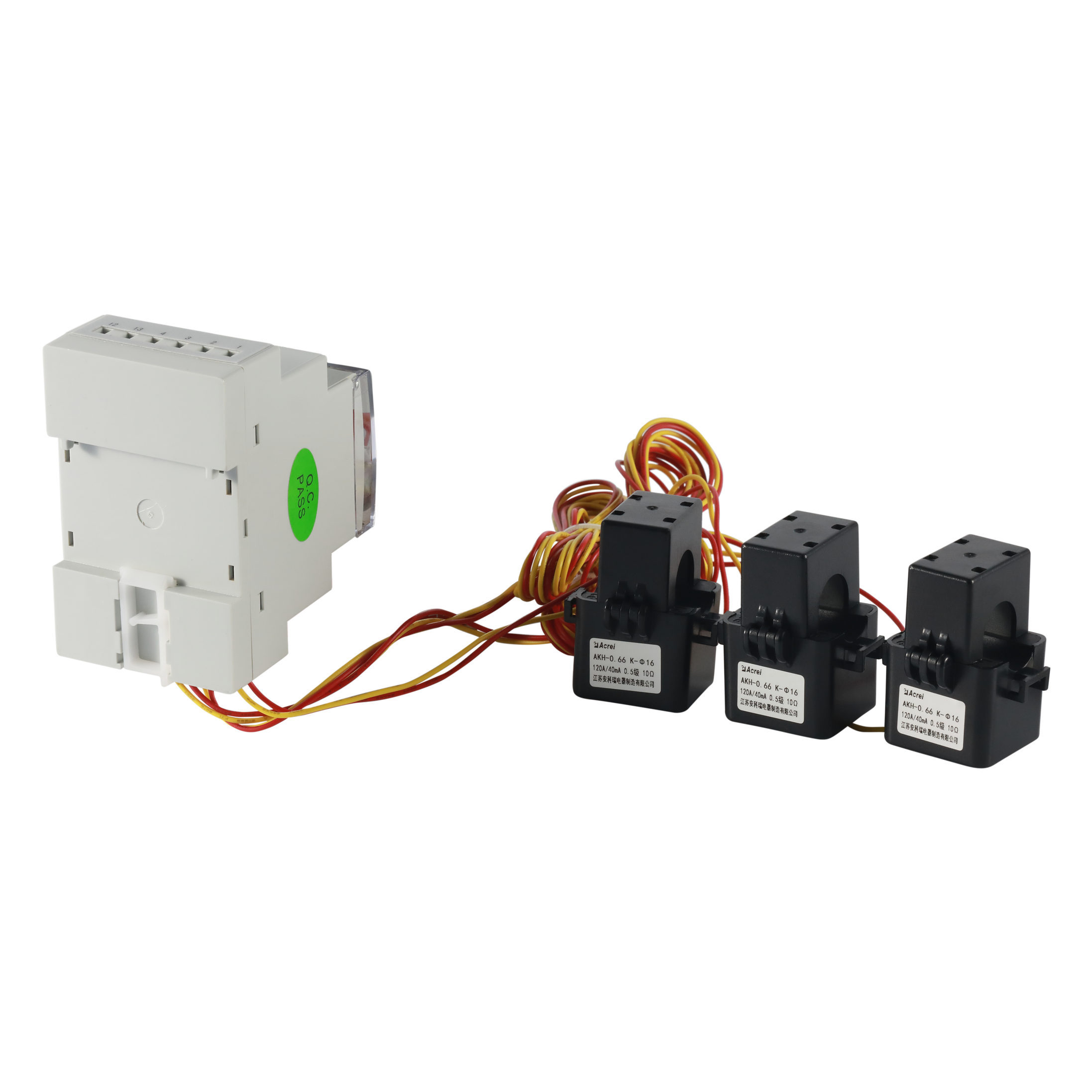

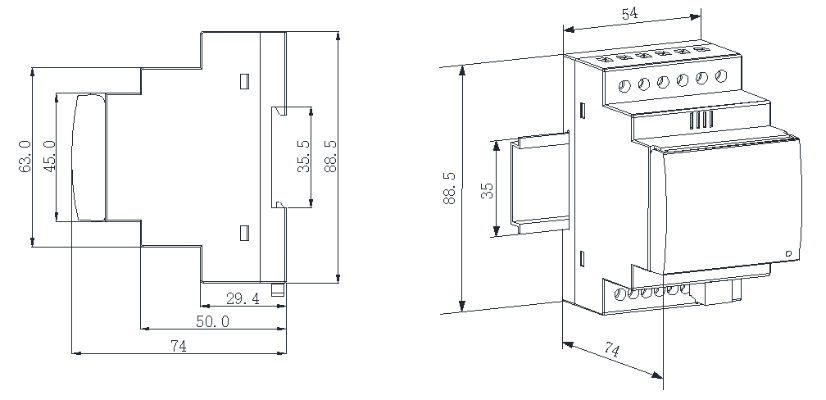

ACR10R Ray Tipi Çok Fonksiyonlu Elektrikli Alet, kapsamlı enerji izleme ve güç yönetimi için tasarlanmış akıllı bir cihazdır. Tek fazlı/üç fazlı akım, voltaj, aktif güç, reaktif güç, görünür güç, frekans ve güç faktörü gibi elektriksel parametrelerin hassas ölçümlerini entegre ederek enerji yönetim sistemleri için gerçek zamanlı veriler sunar. Öne çıkan özelliklerinden biri, modern endüstriyel otomasyon ağlarına kusursuz entegrasyon sağlayan Modbus-TCP Protokolü ile Ethernet İletişimini desteklemesidir. Cihaz, DIN rayı montajı ve bölünmüş çekirdekli akım trafosu kullanılarak sahada kolayca kurulabilir, baranın çıkarılması ihtiyacını ortadan kaldırır ve kurulum süresini ve işçilik maliyetlerini azaltır. LCD ekranı ve sezgisel düğme arayüzü, kullanıcıların parametreleri yapılandırmasına ve işlemleri yerel olarak izlemesine olanak tanırken, röle çıkışları ve anahtar girişleri, uzaktan sinyal verme ve kontrol özellikleri sağlar. Zorlu endüstriyel ortamlar için tasarlanan bu ürün, eritme, demir-çelik üretimi ve yarı iletkenler gibi yüksek enerji tüketen endüstrilerdeki enerji verimliliğine sahip iyileştirmeler için idealdir. Ayrıca dağıtılmış fotovoltaik güç izleme ve enerji talebi yönetimi gibi uygulamaları da destekler. Geniş çalışma sıcaklığı aralığı ve yüksek güvenlik standartlarıyla ACR10R, çeşitli güç izleme ihtiyaçları için güvenilirliği, çok yönlülüğü ve kullanım kolaylığını birleştirir.
İşlevler:
| Modeli | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| İşlev | |||
| Görüntüleme yöntemi | LCD (alan LCD'si) | ■ | ■ |
| Ölçüm parametreleri | Akım/gerilim/frekans/güç faktörü | ■ | ■ |
| Aktif/reaktif güç/görünen güç | ■ | ■ | |
| Dört bölgeli güç ölçümü | ■ | ■ | |
| Maksimum talep | ■ | ■ | |
| Karmaşık oranlı güç ölçümü | ■ | ■ | |
| Veri kaydı | Olay günlüğü | □ | |
| Alarm | □ | ||
| Dahili saat | ■ | ■ | |
| İletişim | RS485 arayüzü | ■ | ■ |
| Ethernet arayüzü | □ | ||
| RJ45 arayüzü | □ | ||
| İsteğe bağlı işlev (birini seçin) | Röle çıkışı (2DO) | A1 （B1 veya C1） | |
| (4DI 2DO veya 4DI EP)* | |||
| İletişim | Anahtarlama girişi (4DI) | ■ | |
| İsteğe bağlı işlev (birini seçin) | Darbe çıkışı (2 kanal) | A1 （B1 veya C1） | |
| (4DI 2DO veya 4DI EP)* | |||
| Teknik parametreler | Göstergeler | |||

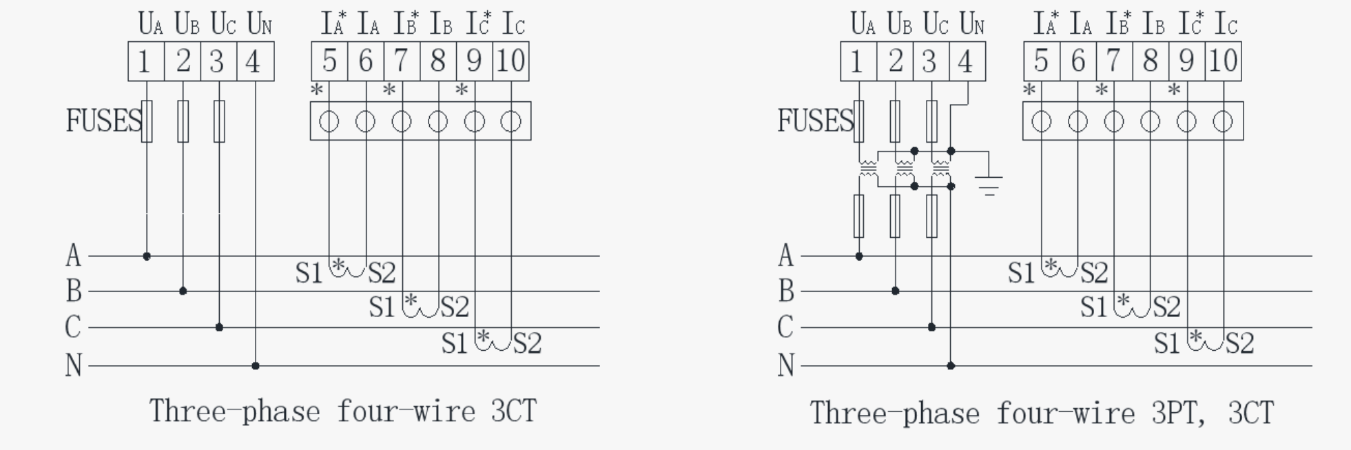

| Giriş | Izgara | üç fazlı dört telli | ||
| Frekans | 45~65Hz | |||
| Gerilim | Anma gerilimi: 220V/380V(400V) | |||
| Aşırı yük: Nominal voltajın 1,2 katı (sürekli); 1 saniye süren nominal voltajın 2 katı | ||||
| Güç tüketimi: 0,2VA'dan az | ||||
| Mevcut | Derecelendirme: harici transformatör ile 80A/26,7mA，120A/40mA，200A/66,66mA | |||
| Dahili karşılıklı sensör ile: 5A | ||||
| Aşırı yük: Nominal akımın 1,2 katı (sürekli); 1 saniye süren nominal akımın 10 katı | ||||
| Güç tüketimi: 0,2VA'dan az | ||||
| Çıkış | Elektrik | Çıkış mode:Open collector optocoupler pulse, 2-way output | ||
| Üç fazlı | Darbe sabiti: 100imp/kWh | |||
| İletişim | RS485 arayüzü, Modbus-RTU、Ethernet（İsteğe bağlı） | |||
| Ekran | LCD | |||
| İşlev | Açık Kapalı Ses Düzeyi | Giriş | 4 kuru kontak girişi (Opsiyonel) | |
| Çıkış | Çıkış mode: 2-way relay normally open contact output（Optional） | |||
| Kontak kapasitesi: AC 250V/3A, DC 30V/3A | ||||
| Ölçüm hassasiyeti | 0,5 seviye, Reaktif enerji: 2 seviye、Diğer: 1 seviye | |||
| Güç kaynağı | AC85~265V güç tüketimi≤10VA | |||
| Güvenlik | Güç frekansı dayanım gerilimi | AC2kV güç//anahtarlama çıkışı//akım girişi ve gerilim girişi//iletişim//darbe çıkışı//anahtarlama girişi arasında 1 dak. | ||
| Güç kaynağı//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| AC1kV iletişim//darbe çıkışı//anahtarlama girişi arasında ikişer ikişer 1 dk. | ||||
| Yalıtım direnci | Giriş and output to chassis >100MΩ | |||
| Çevre | Çalışma sıcaklığı: -10°C~55°C (Sınırlı çalışma sıcaklığı: -20°C~65°C); Depolama sıcaklığı: -25°C~ 70°C | |||
| Bağıl nem: %5~%95 yoğunlaşmayan; rakım: ≤2500m | ||||
