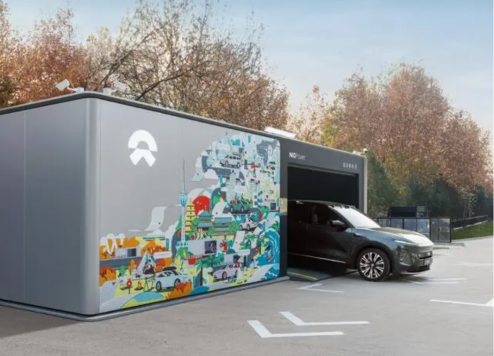

23 Aralık 2023'te NIO, 2024'te 1.000 pil değiştirme istasyonu inşa etme yönünde önemli bir plan duyurdu ve böylece toplam NIO takas istasyonu sayısı 3.310'un üzerine çıktı. NIO, 2025 yılında "dokuz kuzey-güney rotasını, dokuz doğu-batı rotasını ve 19 büyük şehir kümesini" kapsayan ve küresel sayıda takas istasyonunun 4.000'i aştığı yüksek hızlı bir pil takas ağını tamamlamayı hedefliyor. Bu stratejik planın öncelikli amacı araç sahiplerine daha uygun şarj ve akü değiştirme hizmetleri sunmaktır. Geleneksel şarj istasyonlarıyla karşılaştırıldığında NIO'nun akü değiştirme istasyonları, akü şarjını ve değişimini kısa sürede tamamlayarak daha hızlı bir enerji yenileme çözümü sunuyor ve bu da yeni enerjili araç tüketicilerinin ilgisini çekmede önemli bir vurgu haline geldi.
Pil değiştirme istasyonları, inşaat ve ilk işletme aşamalarında önemli miktarda finansal yatırım gerektiren, sermaye yoğun varlıklardır. Bunları dijital bir platform aracılığıyla yönetmek ve çalıştırmak, takas istasyonlarının işletme maliyetlerini önemli ölçüde azaltırken kullanıcı deneyimini açıkça geliştirebilir.
Acrel, Akü Değiştirme İstasyonlarının Dijital İşletme ve Bakımı için NIO'ya Çözümler Sağlıyor
Proje Yeri: Çin

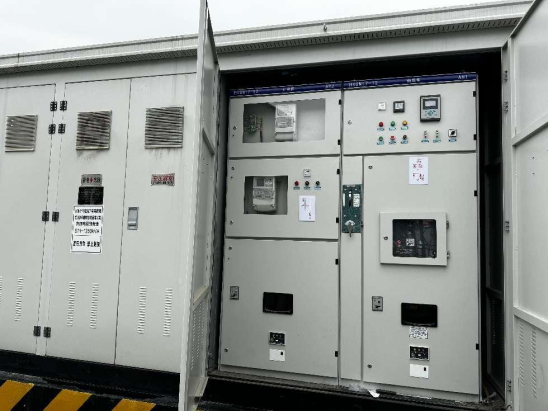

Akü değiştirme istasyonu güç dağıtım sistemleri genellikle konteyner tipi trafo merkezlerini kullanır. Bunlar üç ayrı bölmeden oluşur: yüksek gerilim, transformatör ve alçak gerilim. Elektrik kapasiteleri şekilde görüldüğü gibi istasyonun büyüklüğüne göre 630kVA ile 1250kVA arasında değişmektedir.
NIO, akü değiştirme istasyonu konteynır tipi trafo merkezlerinin akıllı yönetimi için standartlaştırılmış gereksinimler oluşturmuş; elektrik parametreleri, temas noktalarının sıcaklıkları ve trafo odasının yanı sıra yüksek ve alçak gerilim bölmelerindeki çevresel parametreler için izleme gereksinimlerini belirlemiştir.
| 1 | Ortam Sıcaklığı ve Nemi | Yüksek Gerilim Odası, Trafo Odası, Alçak Gerilim Odası | Sıcaklık ve Nem Algılama Modülü | Isıtıcı/Fan |
| 2 | Derz Sıcaklığı | Trafo Gövdesi, Yüksek Gerilim Kablo Başlığı (Yüksek Gerilim Kabininin Bağlantı Noktası), Alçak Gerilim Çerçeve Devre Kesicinin Üst Terminali, Alçak Gerilim Kompakt Kutulu Devre Kesicinin Alt Terminali, Alçak Gerilim Barası | Kablosuz Sıcaklık Ölçümü | Fan/Alarm/Açma |
| 3 | Gerilim Algılama | Besleme Yüksek Gerilim Kabininin Giriş Ucu veya Çıkış Yüksek Gerilim Kabininin Çıkış Ucu, Alçak Gerilim Alt Dağıtım Panosunun Ana Şalterinin Alt Ucu | Röle veya Çok Fonksiyonlu Elektrik Sayacı | - |
| 4 | Akım Tespiti | Besleme Yüksek Gerilim Kabininin Çıkış Ucu veya Çıkış Yüksek Gerilim Kabininin Çıkış Ucu, Alçak Gerilim Alt Dağıtım Panosunun Ana Şalterinin Üst Ucu, Çıkış Alçak Gerilim Kompakt Kutulu Devre Kesicinin Üst Ucu, Çıkış Yüksek Gerilim Kabininin Çıkış Ucu, Alçak Gerilim PE Barası | Röle, Çok Fonksiyonlu Elektrik Sayacı | - |
| 5 | Enerji Ölçümü/Güç Faktörü | Besleme Yüksek Gerilim Kabininin Giriş Ucu veya Çıkış Yüksek Gerilim Kabininin Çıkış Ucu, Alçak Gerilim Alt Dağıtım Panosunun Ana Anahtarının Üst Ucu, Çıkış Alçak Gerilim Kompakt Kutulu Devre Kesicinin Üst Ucu | Çok Fonksiyonlu Elektrik Sayacı | - |
| 6 | Harmonik Algılama | Çıkış Yüksek Gerilim Kabininin Çıkış Ucu | Harmonik Algılama Device | - |
| 7 | Kapı Erişim Algılama | Yüksek Gerilim Odası Dış Kapıları, Alçak Gerilim Odası, Trafo Odası, Trafo Odası İç Kapısı | Limit Anahtarı | Alarm |
| 8 | Duman Algılama | Yüksek Gerilim Odası, Trafo Odası, Alçak Gerilim Odası | Duman Sensörü | - |
| 9 | Suya Dalma Algılama | Trafo Odası Kutu Tipi Trafo Merkezinin Alt Kısmı | Suya Daldırma Sensörü | - |
| 10 | Aşırı Gerilim Durumu Algılama/Koruma Sigorta Algılama | Alçak Gerilim Alt Dağıtım Panosu | İletişimli Aşırı Gerilim Koruyucu | - |
| 11 | Yüksek Gerilim Devre Kesici Durum Tespiti | Yüksek Gerilim Devre Kesici, Yüksek Gerilim Topraklama Anahtarı, Yüksek Gerilim Yük Anahtarı, Yüksek Gerilim Ana Sigorta, Alçak Gerilim Çerçeve Devre Kesici, Alçak Gerilim Kompakt Kutulu Devre Kesici, Fan Anahtarı | Yardımcı İletişim | - |
| 12 | Uzaktan Kompanzasyon Kontrolü/İzleme | Alçak Gerilim Kondansatör Kabini | Güç Kapasitör Kompanzasyon Cihazı | - |

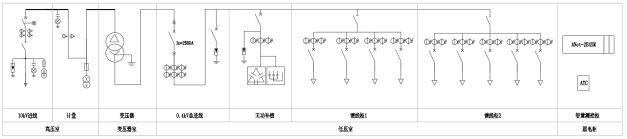

Ekipman Konfigürasyonu ve Ağ Şeması
Kutu tipi trafo merkezi, saha ihtiyacına göre Acrel mikroişlemci tabanlı koruma cihazları, harmonik algılama cihazları, çok fonksiyonlu sayaçlar, kablosuz sıcaklık sensörleri, reaktif güç kompanzasyon kontrolörleri ve akıllı kondansatör kompanzasyon cihazları ile donatılmıştır. Bu cihazlar bir RS485 veri yolu aracılığıyla akıllı ölçüm ve kontrol kabininde bulunan akıllı ağ geçidi ANet-2E4SM'ye bağlanır. Son olarak veriler, 4G aracılığıyla NIO akü değiştirme istasyonunun işletim ve bakım yönetimi platformuna yükleniyor.
| Ürün | Akrel Modeli | İşlev | Notlar | |
| 1 | Enerji Ölçer | AMC73-AI3 | Üç Fazlı Akım Ölçer | 0.4kV Gelen Hat Devreleri, Üç Fazlı Akımı Göster |
| 2 | Güç Kompanzasyon Kontrol Cihazı | ARC-28F/Z-USB-L | Ayrı ve birleşik kompanzasyon için 28 grup kapasitör ve hedef güç faktörünü elde etmek için otomatik anahtarlama kontrolü ile donatılmıştır. | Güç kapasitör kompanzasyon kabini |
| 3 | Akıllı Kapasitör | AZC-SP1/450 | Akıllı kapasitör, seçilebilir ayrı veya birleşik kompanzasyon, RJ45 ağ iletişim arayüzü ile donatılmış, reaktif güç kompanzasyonu için güç kompanzasyon kontrolörü ile uyumlu. | 0,4kV güç telafisi |
| 4 | Kablosuz Sıcaklık Sensörü Alıcısı | ATC450-C | Kablosuz sıcaklık sensörlerinden veri alır ve RS485 arayüzü aracılığıyla akıllı ağ geçidine yükler. | Kablosuz sıcaklık ölçümü |
| 5 | Kablosuz Sıcaklık Sensörü | ATE400 | Yüksek gerilim kablo bağlantılarının, alçak gerilim çerçeve devre kesicilerin üst terminallerinin, alçak gerilim kompakt devre kesicilerin alt terminallerinin ve alçak gerilim baralarının sıcaklığını izler. | Kablosuz sıcaklık ölçümü |
| 6 | Anahtar Miktarı Toplama Ünitesi | ARTU100 | Telekomünikasyon sinyali toplamak için 32'ye kadar kanalla donatılan bu cihaz, verileri RS485 iletişimi yoluyla ağ geçidine yükler. | Telekomünikasyon koleksiyonu |
| 7 | Akıllı Ağ Geçidi | ANet-2E4SM | Edge bilişim ağ geçidi, yerleşik Linux sistemi, Soket iletişimini destekler, AES şifrelemesi ve MD5 kimlik doğrulaması sağlar, sürekli veri iletimini destekler, Modbus, Modbus TCP, DL/T645-1997, DL/T645-2007, 101, 103 ve 104 protokollerini destekler. | Elektrik, çevre vb. verileri toplar, dönüştürür ve mantıksal olarak değerlendirir. |
| 8 | Ağ Geçidi Genişletme Modülü | ANet-M4G/M485 | 4G kablosuz iletişimi veya RS485 arayüzünü genişletmek için ANet-2E4SM akıllı ağ geçidi ile birlikte kullanılabilir. | Ağ geçidi genişletme modülü |
| 9 | Sıcaklık ve Nem Sensörü | / | Yüksek gerilim odası, trafo odası ve alçak gerilim odası ortamlarının sıcaklık ve nemini toplar ve verileri RS485 iletişimi aracılığıyla ağ geçidine yükler. | Çevresel parametreler |
| 10 | Kapı Erişimi, Suya Daldırma, Duman, Dalgalanma | / | Anahtar miktarı sinyalleri aracılığıyla anahtar miktarı toplama ünitesine bağlanır. | Çevresel parametreler |
platformu
NIO, bir akü takas istasyonu işletme ve bakım platformu kurduğundan, bu projenin konteyner tipi trafo merkezinden gelen veriler ANet-2E4SM akıllı ağ geçidi tarafından toplanıyor ve platforma gerekli formatta yükleniyor. Gömülü bir sistem içeren ağ geçidi, yerel veri toplama, mantıksal değerlendirme, protokol dönüştürme, kesme noktası özgeçmişi, veri şifreleme ve özelleştirilebilir protokoller sunarak daha üst düzey platformlarla kusursuz entegrasyon sağlar.
Acrel EMS Elektrikli İşletme ve Bakım Platformu aynı zamanda trafo merkezinin işletimi ve bakımı için de yeterlidir. Elektrik parametreleri ve akım, voltaj, güç, anahtar durumu, trafo sıcaklığı, ortam sıcaklığı ve nem, suya daldırma, duman, video ve erişim kontrolü gibi çevresel veriler dahil olmak üzere binlerce kullanıcı trafo merkezinden gelen verilere bağlanabilir. Anormallik durumunda 10 saniye içerisinde SMS ve APP yoluyla uyarı sinyali gönderir. Platform, mobil uygulama aracılığıyla işletme ve bakım görevlerini personele atar ve BeiDou konumlandırmasını kullanarak kapalı devre bir süreç oluşturarak görev yürütmeyi takip eder, verimliliği artırır ve zamanında kusur tespiti ve düzeltilmesine olanak tanır.
Demo Web Siteleri: http://cloud.acrel.cn
Hesap: acrel
Şifre: 123456
Güç İzleme
İşletme ve bakım (O&M) platformu, konteyner tipi trafo merkezinin güç dağıtım sisteminden 4G ağı aracılığıyla veri toplar. Veriler, trafo merkezi hakkında hem gerçek zamanlı hem de geçmiş verileri sağlayan akım, voltaj, güç, enerji ve anahtar durumunu içerir.
Enerji İstatistikleri
Platform, kullanım süresi enerji istatistiklerini sunarak yoğun, ara ve yoğun olmayan dönemlerde enerji tüketimini ve maliyetleri analiz ediyor. Günlük, aylık ve yıllık raporlar oluşturur ve verileri yıllık ve aylık analizlerle karşılaştırır. Bu, kullanıcıların operasyonel maliyetleri hesaplamasına yardımcı olur.
Anormallik Alarmı
Platform, konteyner tipi trafo merkezinin akım, voltaj, güç, anahtar durumu, trafo yük hızı ve sargı sıcaklığı, elektriksel bağlantı sıcaklığı, ortam sıcaklığı ve nem, duman, suya daldırma, video ve erişim kontrol bilgileri gibi çeşitli parametrelerini izler. Herhangi bir anormallik durumunda bakım personeline APP ve SMS yoluyla anında alarm mesajı gönderir.
İşletme ve Bakım Yönetimi
Platform, kullanıcıların denetim planları oluşturmasına, denetimler sırasında bulunan kusurları kaydetmesine, kusur giderme iş emirleri vermesine ve denetim rotalarını ve kusur giderme sürecini izlemesine yardımcı olur. Kullanıcılar ayrıca görevin ilerleyişi hakkında geri bildirim sağlayarak kapalı döngü İşletme ve Bakım yönetimi sürecini mümkün kılabilir.
Kullanıcı Raporları
İşletme ve Bakım platformu, güç kullanımı ve operasyonel teşhislere ilişkin kullanıcı raporlarını otomatik olarak oluşturur. Güç dağıtım sistemine ilişkin periyodik teşhis raporları sağlar, mevcut sorunları özetler ve iyileştirme önerileri sunar.
Platform ayrıca çevresel izleme, video gözetimi, güç kalitesi analizi, talep analizi ve ekipman envanter yönetimi işlevlerini de sunuyor. Bu özellikler, kullanıcıların coğrafi olarak dağınık ve çok sayıda konteyner tipi trafo merkezini yönetmesine, güç kaynağı güvenilirliğini ve ekipman ömrünü artırmasına ve İşletme ve Bakım ile güç kullanım maliyetlerini azaltmasına yardımcı olur.
