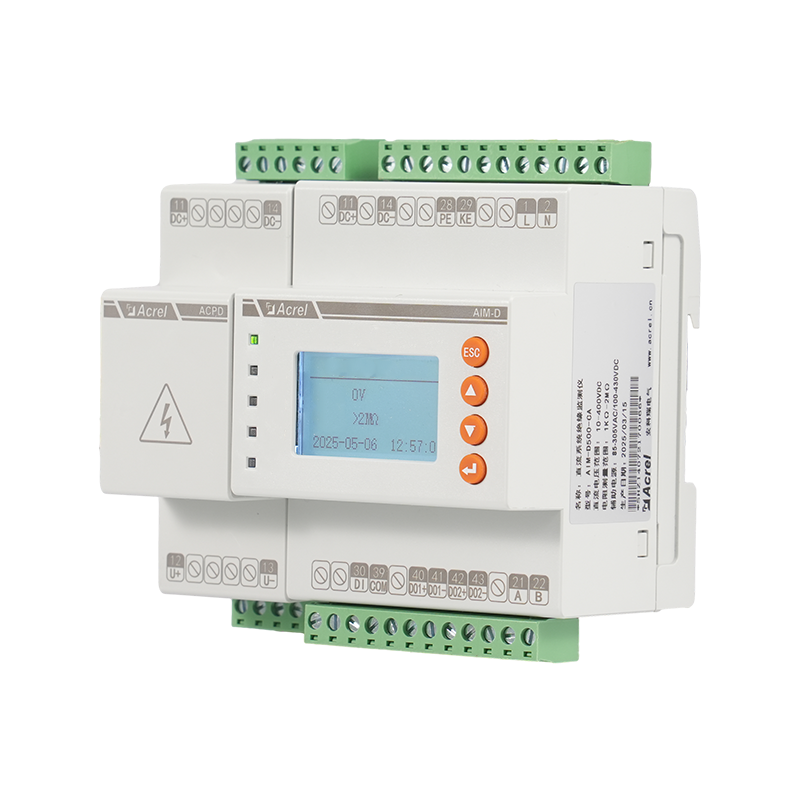

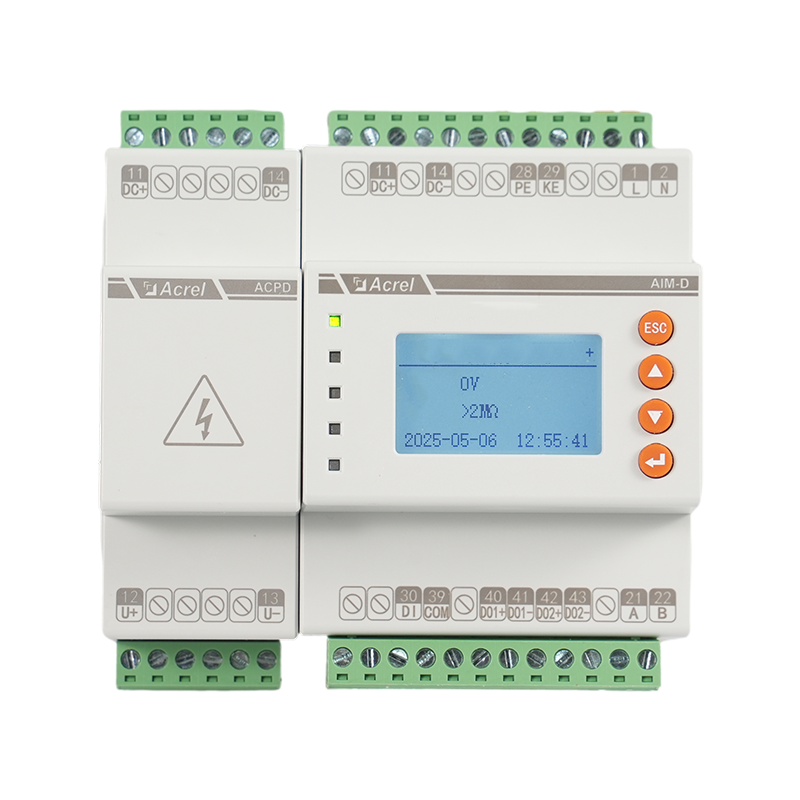

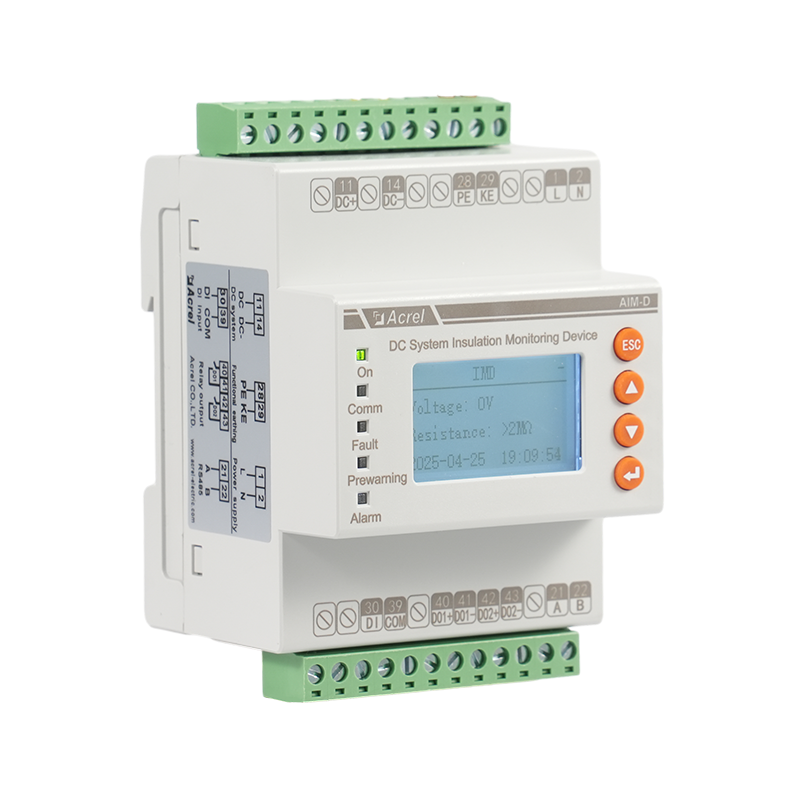

AIM-D500-CA IEC61557-8 ile DC Din Ray Yalıtım İzleme Cihazı IMD

IEC61557-8

DC Şarj İstasyonunun Yalıtım Direnci İzleme

Nominal Gerilim: 50V~1000V

CHAdeMO 3.0 ve Kombine Şarj Sistemi (CCS) ile uyumlu

Düşük Gerilim ve Aşırı Gerilim Tespiti

Ölçüm Darbe Jeneratörünü Devre Dışı Bırakmak için Durdurma Modu

Bize Ulaşın
ÖNCEKİ: EV Şarj Cihazı için UL Sertifikalı DC Çift Kanallı 0-1000V Enerji Ölçer
SONRAKİ: AIM-D100-TH LCD Ekranlı DC Din Ray Yalıtım İzleme Cihazı IMD

+86-18702106858 / +86-21-69156352

[email protected]

  • Betimlemek

  • Acrel AIM-D500-CA DC izolasyon monitörü, IT sistemlerde izolasyon direncini sürekli izleyerek güç kaynağı güvenliğini sağlayan, 0-1000V DC sistemler için tasarlanmış son teknoloji ürünü bir cihazdır.

    IEC 61557-8 gerekliliklerini karşılar ve Kombine Şarj Sistemi (CCS) ve CHAdeMO 3.0 standardı ile uyumludur.

    Nominal sistem voltajı aralığı 50V ile 1000V arasında olan DC şarj istasyonlarının izolasyon direncini izleyebilir.

    Cihaz, kurulumu ve mevcut sistemlere entegre edilmesini kolaylaştıran dört modüllü bir muhafazaya ve DIN rayı montajına sahiptir.

    Ayrıca sistem voltajını ölçme ve düşük voltaj ve aşırı voltaj koşullarını tespit etme özelliğine de sahiptir.

    Durdurma modu, kullanıcıların ölçüm puls üretecini Modbus protokolü aracılığıyla, cihaz menüsü aracılığıyla veya harici bir düğme kullanarak devre dışı bırakmasına olanak tanır.

    AIM-D500-CA enerji santralleri, trafo merkezleri, EV şarj cihazları, UPS sistemleri ve güneş enerjisi sistemleri gibi uygulamalar için ideal bir çözümdür.

  • Teknik Özellikler
  • Öğe Parametre
    Besleme gerilimi Besleme gerilimi Us birÇ/DÇ 85~265V
    Frekans 50/60Hz
    Güç tüketimi ≤ 5W
    BT sistemi izleniyor Nominal ACPD300, Un ile sistem voltajı DC 50 … 1000V
    Nominal ACPD300 olmadan sistem voltajı, Un DC 50 … 400V
    Yanıt değerleri Yanıt değeri (Yalıtım ön uyarısı) Yalıtım alarm sınır değeri … 2 milyon Ω
    Yanıt değeri (İzolasyon alarmı) 1 bin Ω… 2 milyon Ω
    akraba belirsizlik ± %15, ± 2 bin Ω
    Düşük gerilim tespit (%80~%100) Aç(kapalı) *
    Aşırı gerilim tespiti (%100~%120) Aç(kapalı) *
    doğruluk %1, ± 1V
    CCS ve CHAdeMO 3.0 modu İzin verilen sistem sızıntısı kapasitansı ≤ 20 uF
    Yalıtım direncinin ölçülmesi ve görüntülenmesi 1 bin Ω… 2 milyon Ω
    Ölçüm belirsizlik / Göreceli belirsizlik C e ≤ 5 uF : ± %15, ± 2 bin Ω
    C e >5 uF ve R F >100 bin Ω : ± %15
    Tepki süresi ≤ 10'lar
    Arayüz RS485/Modbus-RTU
    Röle çıkışı 2 x 1 normalde kapalı kontak, AC 250V,3A, DC 30V,5A
    Çevre O çalışma sıcaklığı - 1 0 °C ~ 55 °C
    S depolama sıcaklığı - 2 0 °C ~ 70 °C
    H nem ≤%95 bağıl nem , yoğunlaşma yok ve aşındırıcı gaz
    A yükseklik ≤2000m
    ağırlık AIM-D500-CA 244.3g
    ACPD300 86.1g
    Sertifikasyon CE, IEC,RoHS

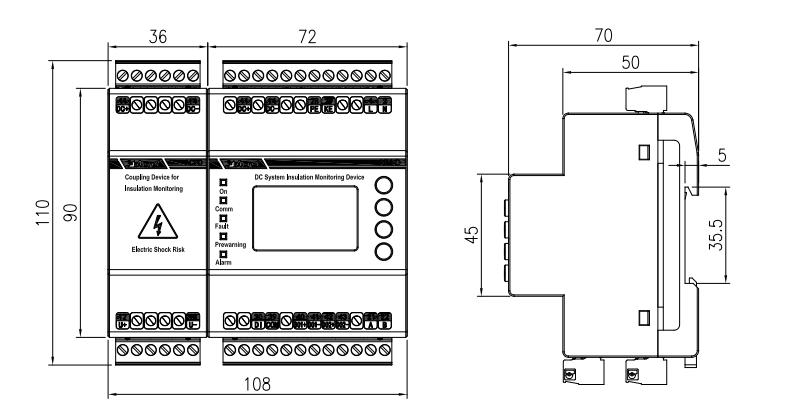

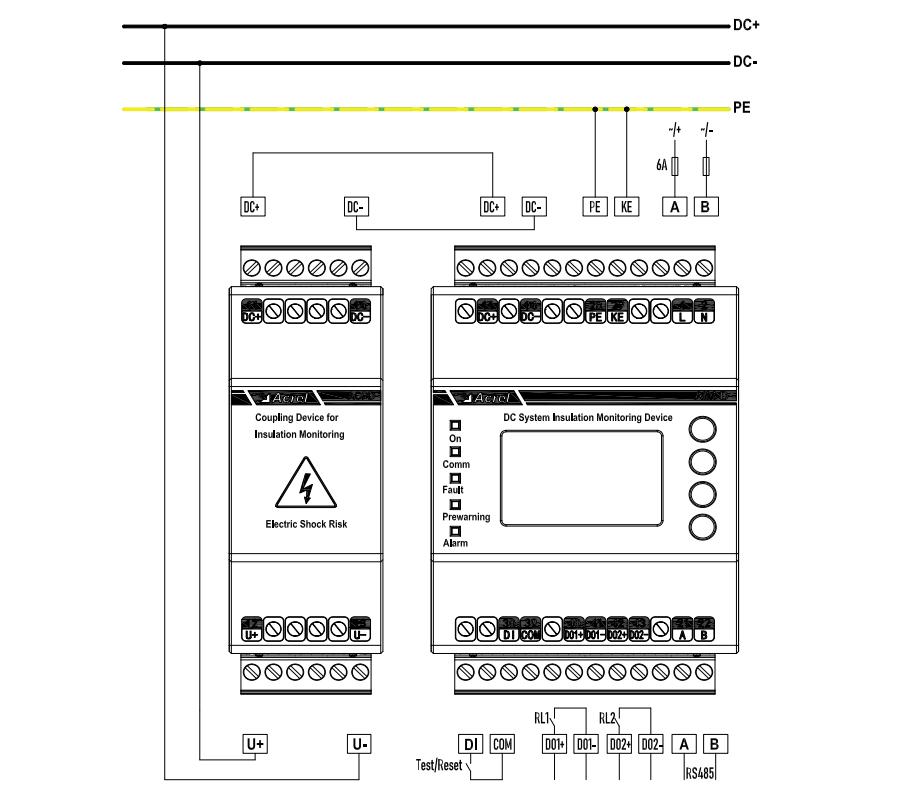

  • Boyut ve Kablolama Şeması

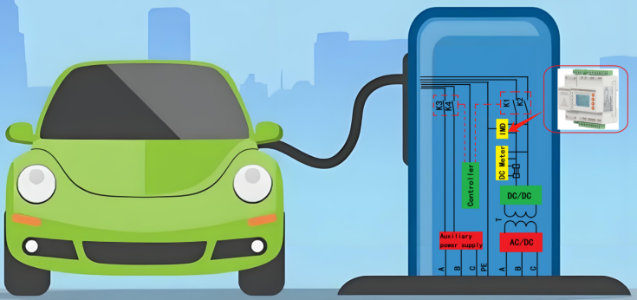

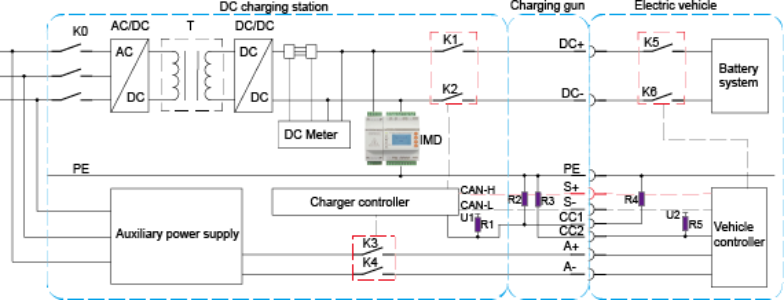

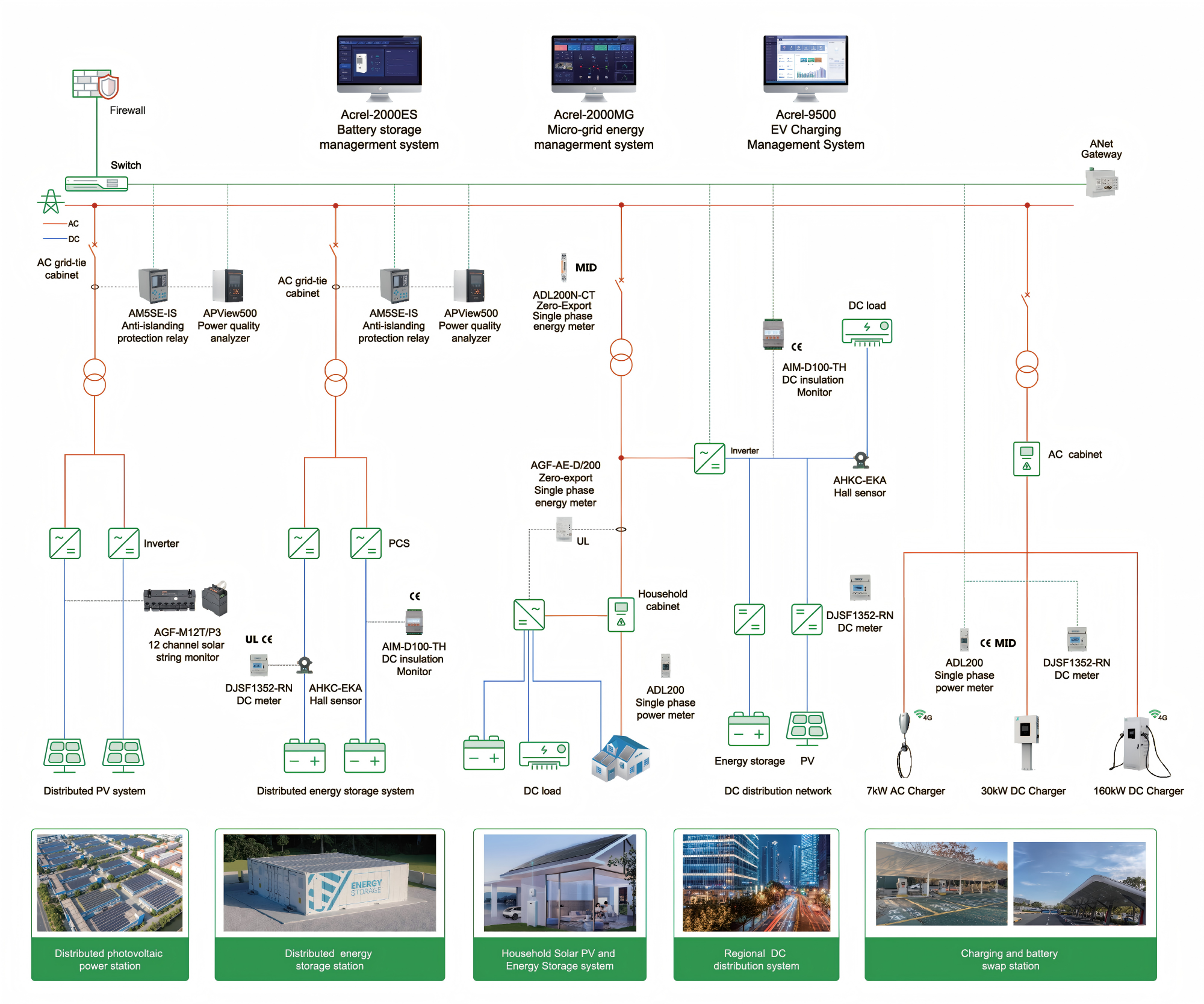

  • Uygulama Senaryosu
