Transformatör/bara/konektör kontağı/motor kablosuz sıcaklık ölçümü Pasif onarımlara, 24 saat çevrimiçi sıcaklık ölçümüne veda edin ve elektrikli ekipmanlarınıza "termometreler" takın!

15 04, 2026

Elektrikli Ekipmanlarda Sıcaklık İzlemenin Önemi

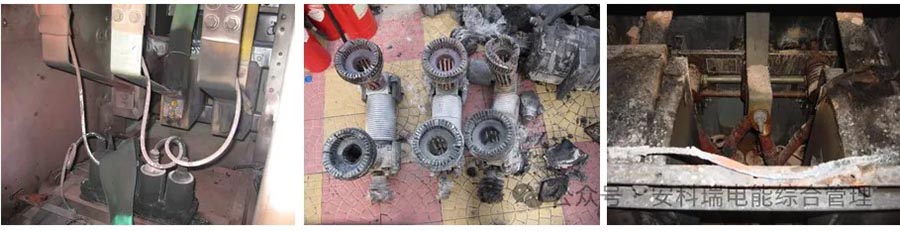

Elektrik, endüstriyel üretimin, ticari faaliyetin ve geçim güvenliğinin yaşam çizgisidir ve ekipman sıcaklığı, elektrik güvenliğinin "barometresidir". Yüksek ve alçak gerilim şalt cihazları, transformatörler, baralar ve kablo bağlantıları, zayıf temas, izolasyon eskimesi ve uzun süreli yüksek yükte çalışma sırasında aşırı yük nedeniyle yerel aşırı ısınmaya eğilimlidir. Zamanında izlenmediği takdirde ekipman hasarına, üretim kesintisine ve hatta elektrik yangınlarına yol açarak hayal bile edilemeyecek ciddi sonuçlara neden olabilir.

Güç sistemine çeşitli elektrikli ekipmanlar bağlı olduğu sürece, belirli bir akım aracılığıyla belirli miktarda ısı üretecek ve sıcaklık artacaktır. Güç sisteminde birçok büyük kaza, elektrikli ekipmanların aşırı ısınmasının yoğunlaşmasından kaynaklanmaktadır. Elektrikli ekipmanın aşırı ısınmasının gizli tehlikesi zamanında tespit edilebilirse, bakım veya onarım önlemleri zamanında alınabilir ve gizli hata tehlikeleri ortadan kaldırılabilir, güç kaynağı sisteminin çalışma kazaları büyük ölçüde azaltılabilir ve güç kaynağının güvenilirliği artırılabilir. Bu nedenle elektrikli ekipmanların aşırı ısınan parçalarının zamanında tespit edilmesi ve doğru şekilde analiz edilmesi çok önemlidir.

Geleneksel sıcaklık ölçüm yöntemleri artık modern elektrik güvenliği gereksinimlerine ayak uyduramıyor

① Sıcaklık testi balmumu tabakası gerçek zamanlı olarak izlenemez; bu da önemli bir eskime ve arıza riski oluşturur.
② Kızılötesi sıcaklık ölçümünde, kapalı kabin içinde tespit edilemeyen veya güvenilemeyen kör noktalar bulunur.
③ Kablolu sıcaklık ölçümü kablolaması karmaşıktır; yüksek yalıtım riskleri, yenileme zorluğu ve yüksek bakım maliyetleri içerir.
④ Pasif onarım ve iyileştirme sonrası modu, gizli aşırı ısınma riskini önleyemez.

Acrel kablosuz sıcaklık ölçümü yazılımı ve donanımıyla eksiksiz çözüm

Acrel'in "pasif kablosuz, hassas algılama, akıllı uyarı ve rahat kullanım ve bakım" temeline sahip tüm senaryolara uygun kablosuz sıcaklık ölçümü entegre çözümü, geleneksel sıcaklık ölçümünün darboğazını tamamen kırıyor ve güç güvenliğinde "pasif onarım"dan "aktif önleme ve kontrol"e geçiş sağlıyor.

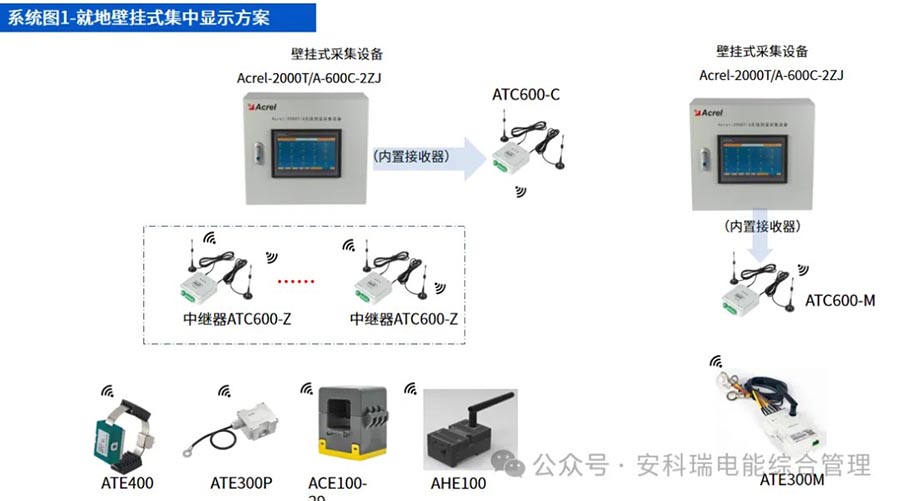

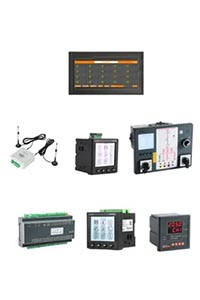

Sensörler, alıcı-vericiler, görüntüleme cihazları ve entegre sistem platformlarını içeren Acrel kablosuz sıcaklık ölçüm çözümlerimiz var!

Kablosuz sıcaklık ölçümüne yönelik uygulama senaryoları nelerdir? Nerede kullanılır?

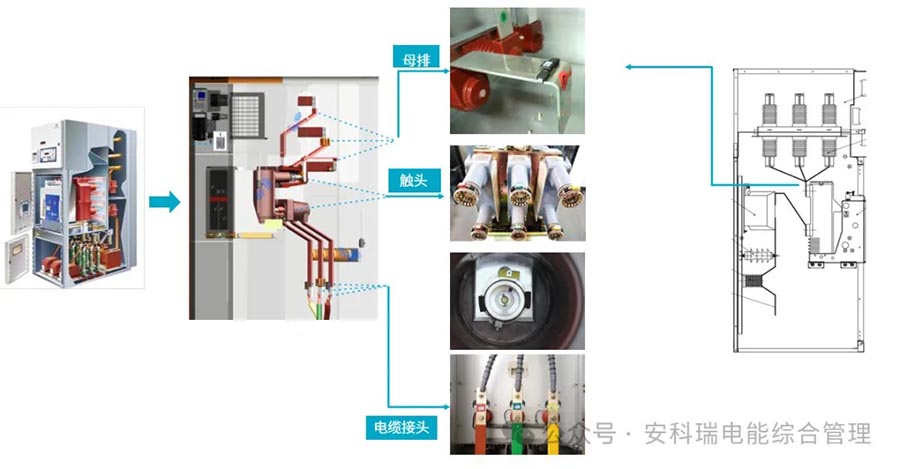

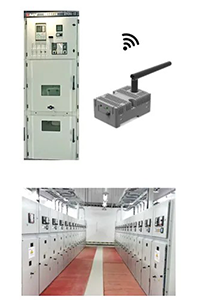

Sıcaklık ölçümü gereksinimleri - Yüksek gerilim şalt sistemi

Örneğin: kablo bağlantılarının, temas noktalarının ve baraların sıcaklık ölçümü.

Kablo bağlantı sıcaklığı ölçümü
Temas sıcaklığı ölçümü
Ana bara sıcaklık ölçümü

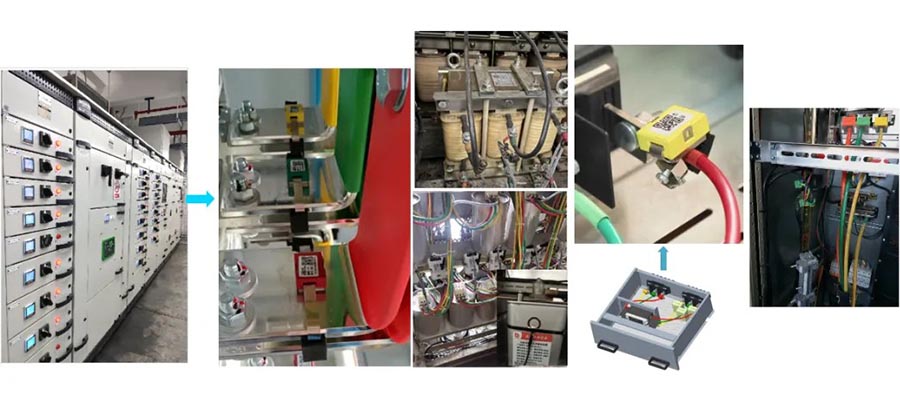

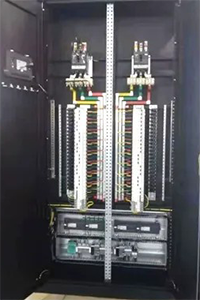

Sıcaklık ölçümü gereksinimleri - Alçak gerilim kabini

Örneğin, kasa devre kesici konnektörleri/baraları, kondansatör/reaktans yüzeyleri, çekmece kabini kablo konnektörleri ve alçak gerilim çıkış kablosu konnektörleri için sıcaklık ölçümü.

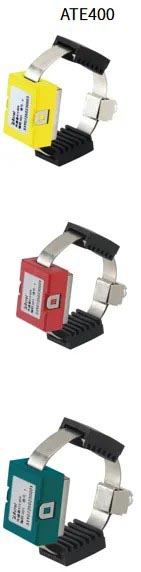

·Çerçeve devre kesici konnektörü/bara sıcaklığı ölçümü

· ATE400

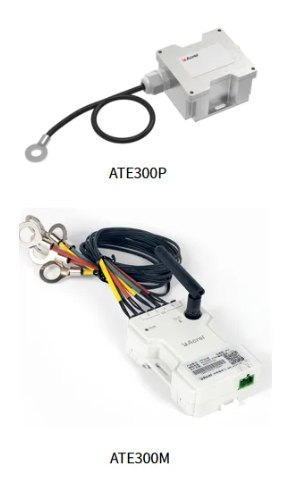

· Kondansatör/reaktans yüzey ölçüm kutusu

· ATE300M

· Çekmece dolabı kablo konnektörü sıcaklık ölçümü

· ATE400

· Alçak gerilim çıkış kablosu konnektörü sıcaklık ölçümü

· ACE100

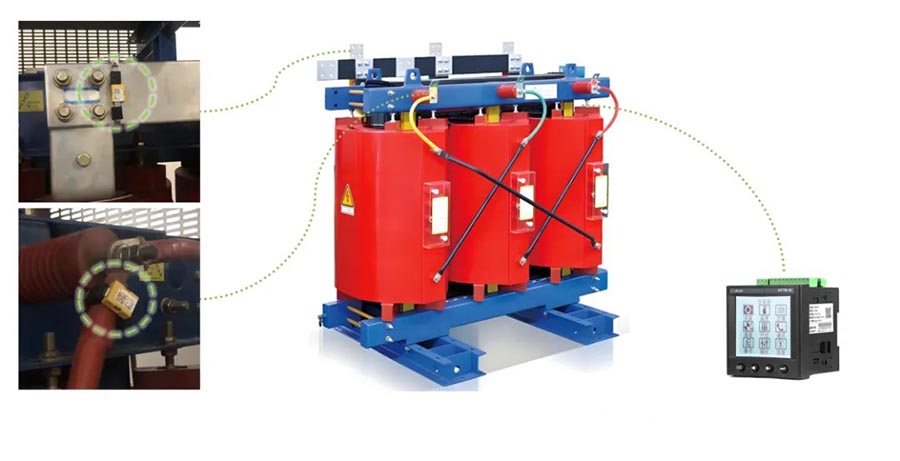

Sıcaklık ölçümü gereksinimleri - Transformatör sıcaklık ölçümü

Örneğin transformatör bağlantı noktalarının ve iç sargıların sıcaklık ölçümü.

· Trafo bağlantı sıcaklığı ölçümü

· ATE400

· Transformatörün iç sargısının sıcaklık ölçümü

· (Önceden gömülü PT100) ARTM-8L

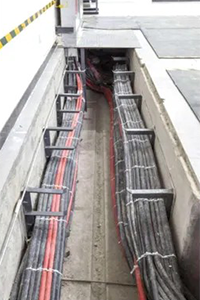

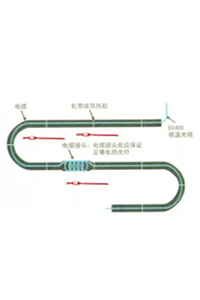

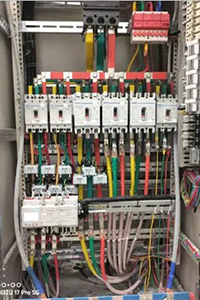

Sıcaklık ölçümü gereksinimleri - dağıtım kutusu, iç mekan kablosu, kabin/iç mekan vb.

Örneğin dağıtım kutularının sıcaklık ölçümü, iç kablo kanalları ve şalt/dağıtım odalarının iç sıcaklığı ve nemi.

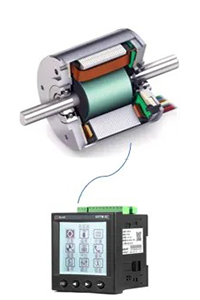

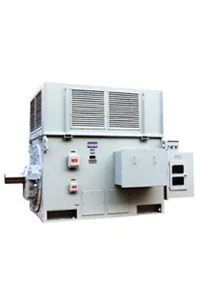

Sıcaklık ölçümü gereksinimleri - motor sıcaklığı ölçümü

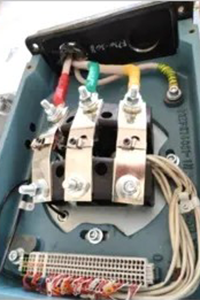

Örneğin: motor yüzeyinde sıcaklık ölçümü, motor bağlantı kutusunda sıcaklık ölçümü ve motorun iç sargısında sıcaklık ölçümü.

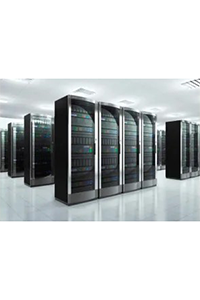

Endüstri müşterisinin sıcaklık ölçümü ihtiyaçları - Veri merkezi

Örneğin: iç mekan kablo kanalı/otobüs kanalı muhafazalarının sıcaklık ölçümü, veri merkezi sunucularının sıcaklık ölçümü ve veri merkezi kolon kabini bağlantı noktalarının sıcaklık ölçümü.

Endüstri müşterisinin sıcaklık ölçümü talebi - enerji depolama kabı

Örneğin bir enerji depolama konteynerinin DC barası için sıcaklık ölçümü gereklidir

PT100 modeli: MPT101B130006

Gerilim direnci: AC3000V/DC 4300V

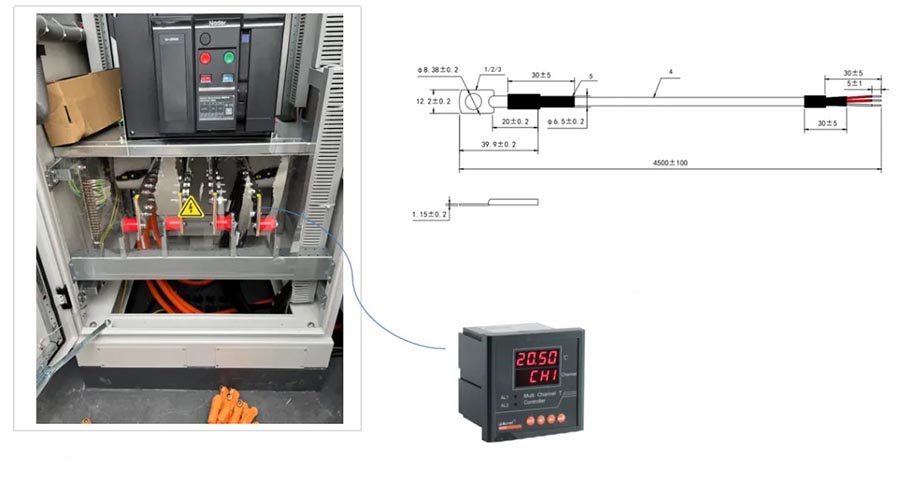

Enerji depolama konteyneri için DC bara

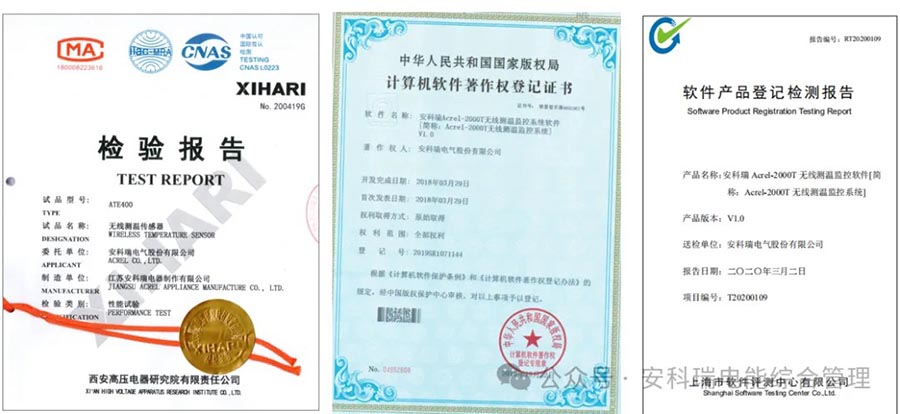

Acrel Kablosuz Sıcaklık Ölçümü Ürün Yeterlilik Belgesi

Dört temel avantaj, güç sıcaklığı ölçümü için yeni bir standart tanımlar

1. Pasif kablosuz bakım gerektirmez, güvenlik risklerini kökünden ortadan kaldırır

ATE800 serisi RFID pasif sensör, pil veya kablo gerektirmeyen ve ömür boyu bakım gerektirmeyen radyo frekansı enerji toplama teknolojisini benimser ve yüksek sıcaklıktaki ortamlarda pil arızası ve yüksek voltaj kablo yalıtımı risklerini tamamen ortadan kaldırır. ATE400 sensör endüksiyon güç sensörü, ≥ 5A olduğunda başlatılabilir, uzun servis ömrü ve yüksek yük senaryolarında istikrarlı çevrimiçi çalışma ile işletme ve bakım maliyetlerini büyük ölçüde azaltır.

2. Yüksek hassasiyetli algılama, 0,5 ° C'lik sıcaklık artışını doğru bir şekilde yakalayabilen

± 1 °C doğruluk ve -50 °C ~ 125 °C sıcaklık ölçüm aralığına sahip yüksek hassasiyetli sıcaklık ölçüm çipleri kullanarak, küçük sıcaklık artış değişikliklerini hassas bir şekilde yakalayabilir, artan temas direnci ve potansiyel aşırı ısınma hataları konusunda önceden uyarı verebilir ve tomurcuklanma aşamasında gizli tehlikeleri ortadan kaldırabilir. Veriler güçlü girişim ortamlarında stabil kalır, bu da yüksek gerilim kabinlerinde ve yoğun veri yolu senaryolarında kullanılmasını güvenli hale getirir.

3. Sıfır değişiklikle kurulum, hem yeni hem de eski projeler hızla uygulanabilir

Ekipmanın sökülmesini veya sökülmesini gerektirmeyen askılı tip, cıvatalı tip ve yama tipi gibi çeşitli montaj şekilleri bulunmaktadır. Alıcı, ray kurulumunu, 13774430992 esnek anten seçimini, karmaşık kabinler için kararlı sinyali, yeni projeler için hızlı dağıtımı ve eski dağıtım odaları için tek tıklamayla yükseltmeyi destekler.

4. Tam zincirli akıllı kontrol, yerel ve uzaktan "ikili sigorta"
Ankerui, tek kabin izlemeden merkezi kontrole kadar eksiksiz bir ürün matrisi oluşturdu:

ARTM Pn görüntüleme cihazı: küçük ve orta ölçekli dağıtım odaları için uygun, ünite başına 60 sensörü destekler;

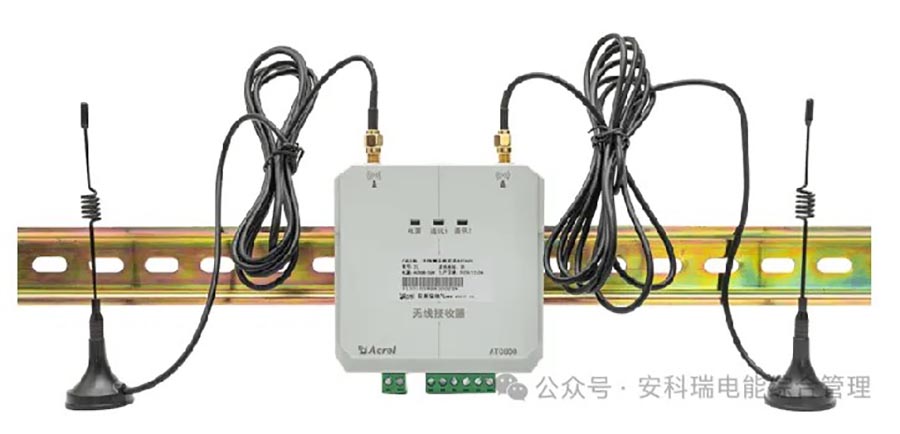

ATC kablosuz sıcaklık ölçüm alıcı-vericisi: 240 sensör konumuna merkezi erişimi destekler;

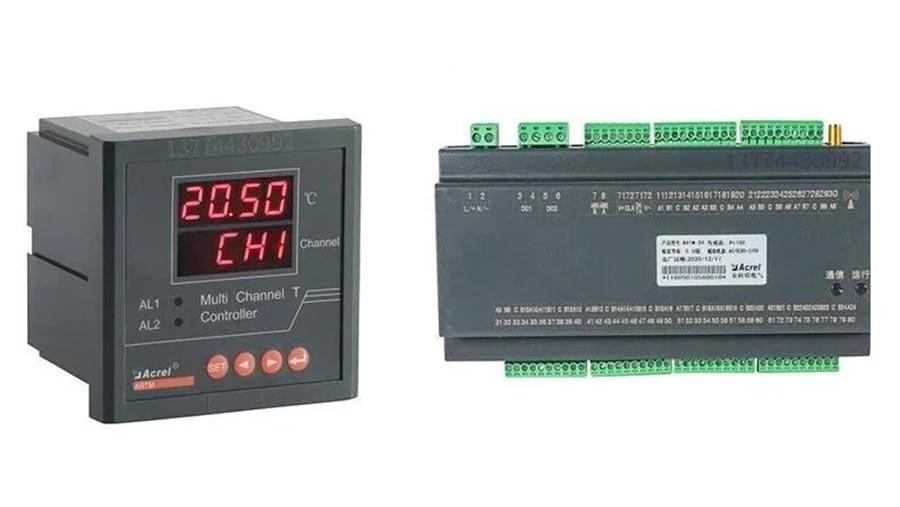

ARTM8 Muayene Cihazı: Transformatörlerin ve reaktörlerin çok kanallı sıcaklık ölçümü için özelleştirilmiştir.

8/24 kanallı kablosuz sıcaklık ölçüm ve inceleme cihazı

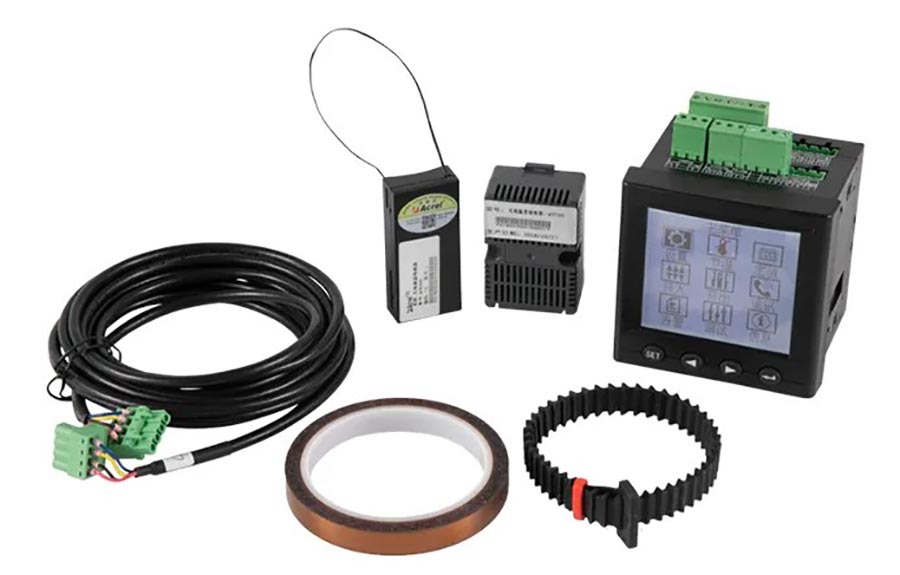

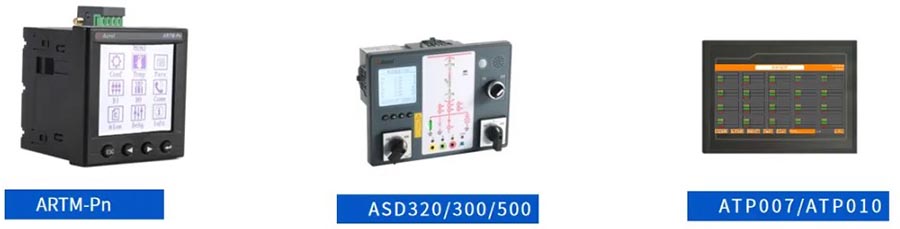

Ekran terminali

ARTM-Pn
Çalışma güç kaynağı: AC85~265V, DC100~300V uyarlanabilir, güç tüketimi 8W
Kurulum yöntemi: Gömülü kurulum, açıklık 92*92, derinlik 65
İletişim arayüzü: 1 RS485 seri iletişim arayüzü, Modbus RTU iletişim protokolü
Temas sıcaklığı ölçümü: can connect to 60 ATE400
Temas sıcaklığı ölçümü accuracy: ± 1 ² C
Giriş edinimi: 4 kanallı dahili 12V giriş, devre kesicilerin, el arabalarının vb. konum durumunu toplayabilir
Çıkış konfigürasyonu: 2 kanallı pasif çıkış, yüksek sıcaklık/aşırı sıcaklık/faz sıcaklık farkı/sıcaklık ani değişimi alarm fonksiyonu ile
Elektriksel parametre ölçümü: akım, gerilim, frekans, aktif güç, reaktif güç, kWh vb., seviye 0,5

ASD320/300/500
Çalışma güç kaynağı: AC/DC 220V, AC/DC110V uyarlanabilir
Durum girişi gereksinimi: Pasif kuru kontak girişi (durum görüntüleme cihazının dahili güç kaynağı)
Sıcaklık ve nem ölçümü ve kontrol doğruluğu: sıcaklık<1°C; bağıl nem<3%
Kablosuz sıcaklık ölçümü: ATE400 kablosuz sıcaklık sensörü ile kullanılabilir, sıcaklık ölçüm aralığı -50 °~125 ° C
Isıtma ve alarm çıkış kapasitesi: AC220V/5A
Canlı görüntüleme gereksinimi: Canlı sensörün ikincil tarafının nominal voltaj altında toprağa kısa devre akımı 200uA'dan büyük olmalıdır
10kV sistem, sensör kapasitesi>100pF;
35kV sistem, sensör kapasitesi>35pF;
6kV sistem, sensör kapasitesi>180pE
İletişim: RS485 seri iletişim arayüzü, Modbus RTU protokolü (geniş ağ bağlantı noktasına sahip ASD500)
Boyutlar: 238mm * 178mm * 83mm (genişlik * yükseklik * derinlik)

ATP007/ATP010
Çalışma güç kaynağı: DC24V
Kurulum yöntemi: Gömülü kurulum
İletişim arayüzü: Standart konfigürasyon 1 RS485 seri iletişim arayüzü (Modbus RTU protokolü) içerir
1 Ethernet bağlantı noktası
Temas sıcaklığı ölçümü accuracy: ± 1 ° C
Yüksek sıcaklık alarmı: Sıcaklık ayarlanan değeri aştığında cihazın beyaz kemer zili devreye girecektir.

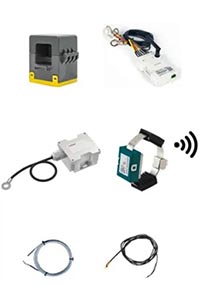

Aktif kablosuz sıcaklık sensörü

CT destekli kablosuz sıcaklık sensörü

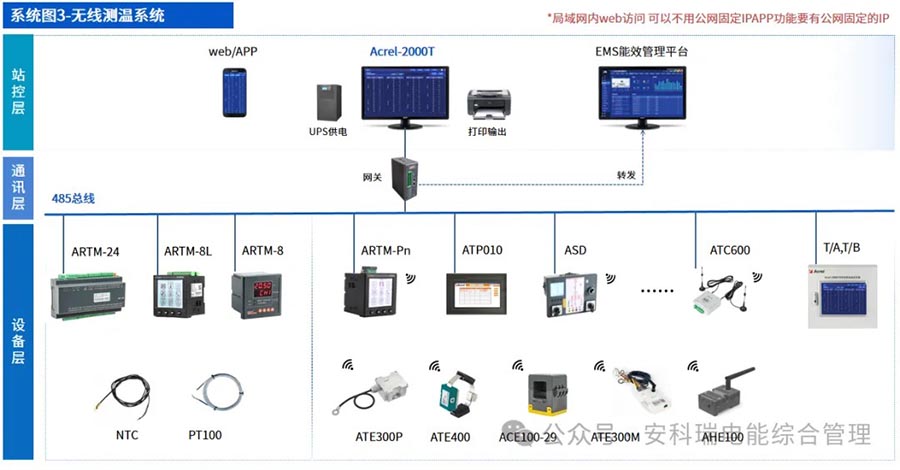

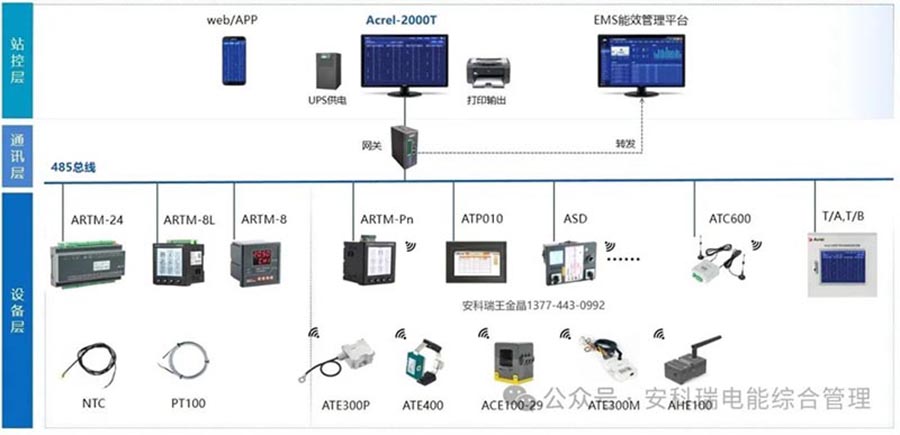

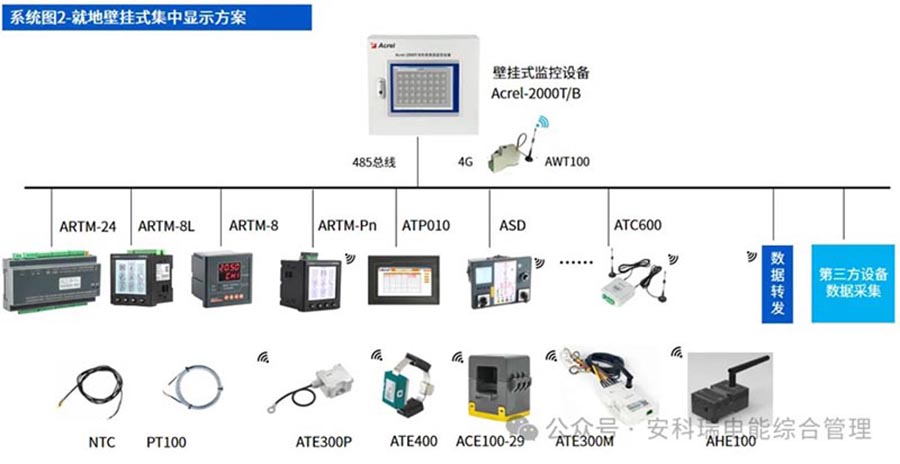

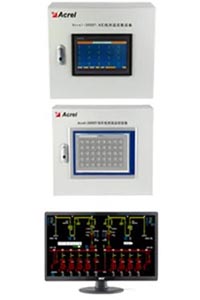

Acrel-2000T kablosuz sıcaklık izleme sistemi platformu, bir "akıllı beyin" olarak 24 saat gerçek zamanlı izleme, çok seviyeli uyarı (APP SMS sesli açılır pencereleri), geçmiş veri takibi ve kapalı döngü denetim yönetimi sağlar. Evden çıkmadan tüm istasyonun sıcaklık durumunu kavrayabilir, bu da işletme ve bakım verimliliğini büyük ölçüde artırır.

Tam sahne kapsamı, kurumsal elektrik güvenliğini korur

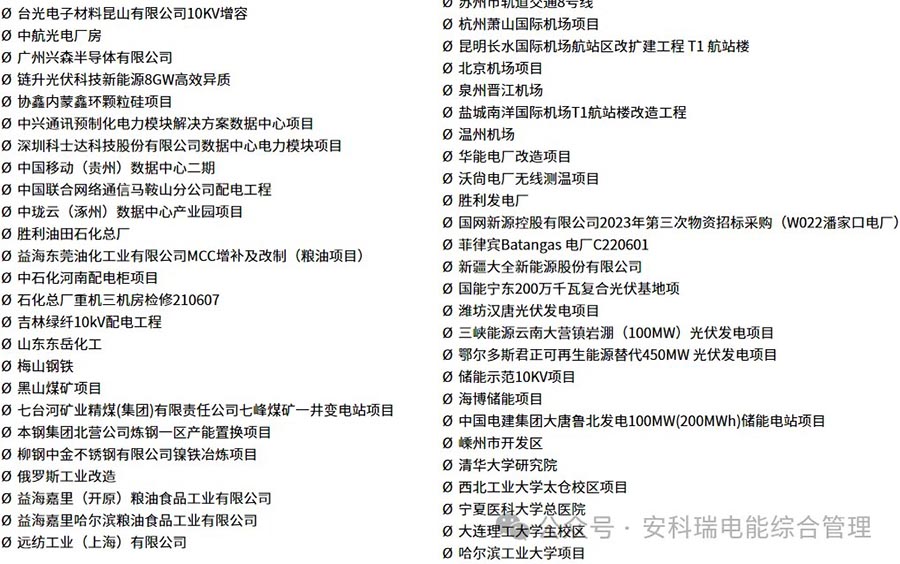

Ankerui'nin kablosuz sıcaklık ölçüm çözümü aşağıdaki alanlarda yaygın olarak kullanılmaktadır:

√Kimya/Çelik/İmalat Tesisi Alanı

√Veri merkezi, lojistik merkezi

√Soğuk Zincir Parkı

√ Trafo merkezleri ve dağıtım odalarının yeni inşaatı ve yenilenmesi

√Havaalanları, hastaneler, ticari binalar, ulaşım merkezleri

√Yüksek gerilim dolapları, baralar, kablo konnektörleri, devre kesici kontakları.

Vaka paylaşımı

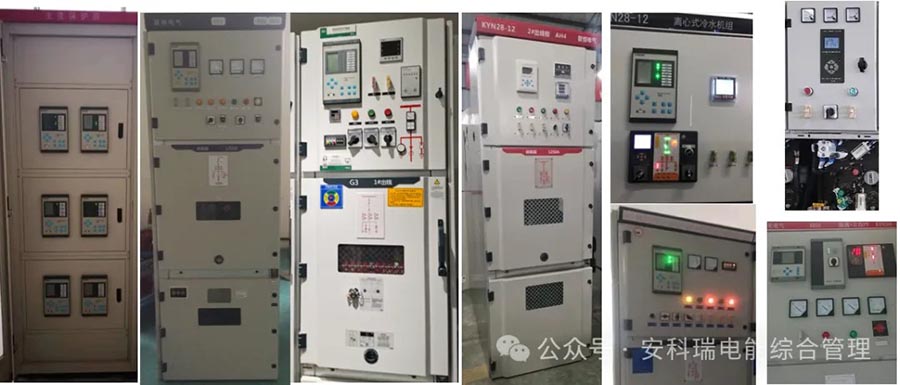

Shandong English Chemical Projesi, toplam 76 yüksek gerilim kabini ile birlikte 35kV'luk bir ana trafo merkezi ve 3 adet 10kV'lik trafo merkezi içermektedir. Her kabin, 7/24 çevrimiçi sıcaklık ölçümü ve istasyon genelinde yüksek voltajlı ekipmanlara yönelik gerçek zamanlı anormal uyarı sağlamak için ATE200/ATE400 sensörleri ve ASD320 akıllı kontrolü kullanan 6 noktalı kablosuz sıcaklık ölçümü ile donatılmıştır; yüksek riskli kimyasal senaryolarda elektrik güvenliğini etkili bir şekilde sağlar ve aşırı ısınma, yangın ve plansız elektrik kesintisi risklerini ortadan kaldırır.

Elektrik güvenliği küçük bir mesele değildir; hassas sıcaklık ölçümü güvenliği sağlar

Bugün, çift karbonlu ve akıllı şebeke yapımının hızlandırılmış tanıtımıyla birlikte, elektrik güvenliği artık "çoktan seçmeli bir soru" değil, "zorunlu bir ders" haline geldi. Elektrikli ekipmanların aşırı ısınması, elektrik kesintilerine ve elektrik yangınlarına neden olan ana gizli tehlikedir. Geleneksel sıcaklık ölçüm yöntemlerinin büyük kör noktalar, gerçek zamanlı izlenememe ve yenileme zorlukları gibi sıkıntılı noktaları vardır.

Ankerui'nin tüm senaryolara uygun kablosuz sıcaklık ölçümü entegrasyon çözümü, pasif kablosuz, yüksek hassasiyetli algılama, sıfır değişiklik kurulumu ve pasif onarımdan aktif önleme ve kontrole geçiş yapan tam zincirli akıllı kontrolün temel avantajlarına sahiptir. ATE serisi sensörler pil gerektirmez, bakım gerektirmez ve 24 saat çok seviyeli uyarı ve veri izlenebilirliği sağlamak için Acrel-2000T izleme platformuyla eşleştirilir. Kimya, veri merkezi, ulaşım merkezi ve diğer senaryolarda yaygın olarak kullanılmış olup, işletmelerin sıcaklık kör noktalarını ortadan kaldırmasına, işletme ve bakım maliyetlerini azaltmasına, elektrik yangınlarını önlemesine ve gerçek anlamda güvenlik kontrol edilebilirliği, gizli tehlike önleme, veri izlenebilirliği ve hesap verebilirlik elde etmesine yardımcı olmaktadır.

Ürün seçimi/çözüm/teknik özellikler sayfası

QR kodunu tanımak için uzun basın veya 13774430992 ile iletişime geçin
