DIN Rail vs Panel Mounted Energy Meters: Selection Guide

Ölçüm Biçimı Kararları Neden Uzun Vadeli Panel Performansını Şekillendiriyor?

DIN rayına monteli ünite ile panele monteli ünite arasında seçim yapmak, proje çiziminde nadiren önemsiz bir ayrıntıdır. Karar, muhafazanın içinde ne kadar alan kalacağını, teknisyenlerin bakım sırasında verileri nasıl okuyacağını, kabloların nasıl yönlendirileceğini ve cihazın daha sonra bina yönetim sistemiyle ne kadar kolay entegre olacağını etkileyecektir. bir enerji ölçer Bir veri sayfasında diğerine aynı görünen bir cihaz, aslında kalabalık bir kabinin içine yerleştirildiğinde veya bir şalt kapısına aynı hizada monte edildiğinde çok farklı davranabilir.

Bu kılavuz, iki montaj formatı arasındaki pratik farkları, satın almadan önce kontrol edilmesi gereken teknik özellikleri ve ölçüm cihazı tipini uygulamaya göre eşleştirmenin yapılandırılmış yolunu anlatmaktadır. Amaç, mühendislerin, panel imalatçılarının ve tesis yöneticilerinin, uyumsuz form faktörü veya yetersiz belirtilmiş iletişim arayüzünden kaynaklanan yeniden çalışmalardan kaçınmasına yardımcı olmaktır.

DIN Rayı ve Panele Monte Karşılaştırması: İki Formatı Anlamak

Her iki format da aynı elektriksel parametreleri ölçer ancak farklı fiziksel bağlamlar için üretilmiştir. bir DIN rayı enerji ölçer kesicilerin, kontaktörlerin ve terminal bloklarının yanında yer alan, muhafaza içindeki standart 35 milimetrelik raya doğrudan klipslenir. bir panele monte enerji ölçer Operatörlerin kabini açmadan değerleri okuyabilmeleri için ekranı dışarıya bakacak şekilde bir kapıya veya ön plakaya kesilecek şekilde tasarlanmıştır.

DIN rail energy meter mounted inside a control enclosure — DIN rayı enerji ölçer installed on standard rail inside a distribution cabinet

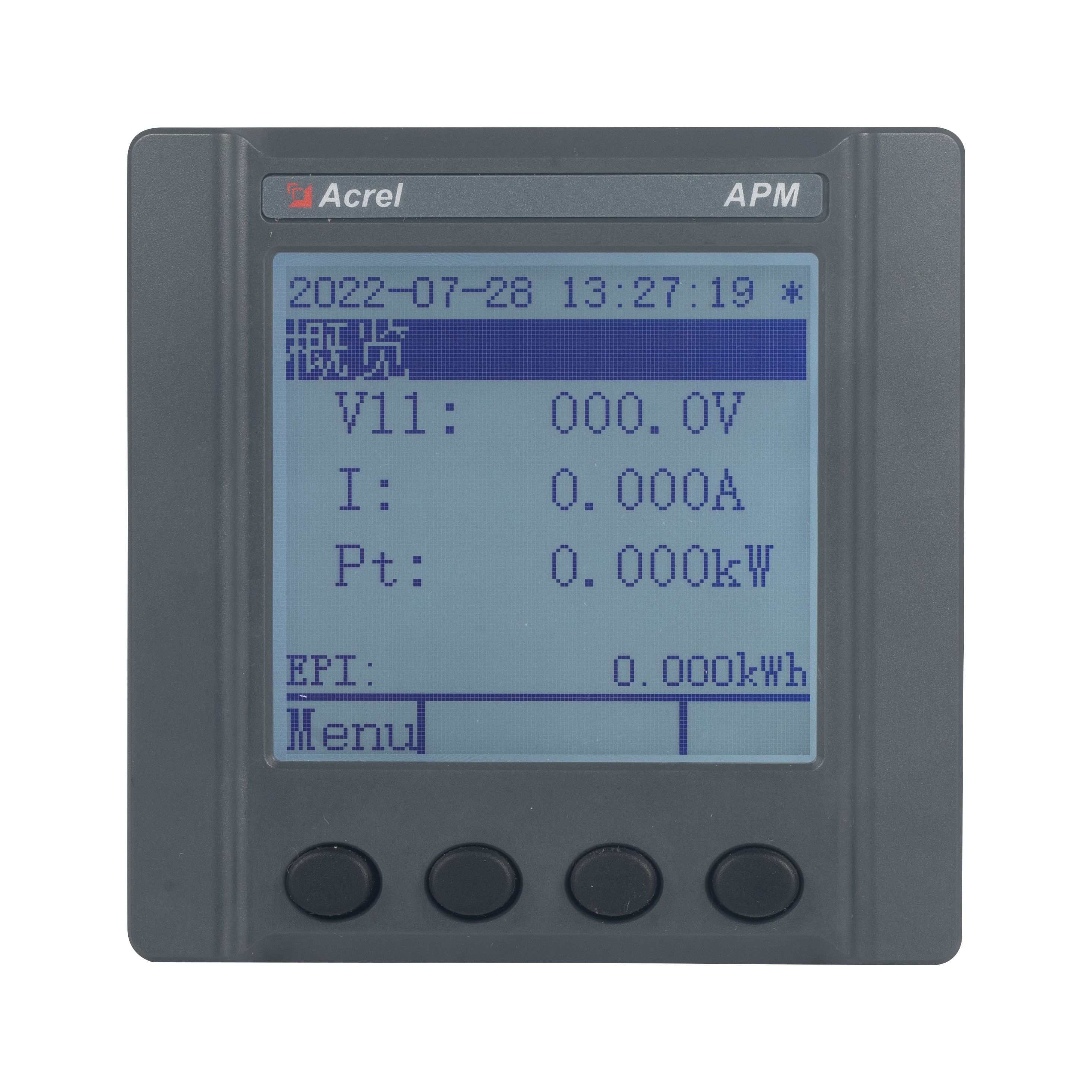

Panel mounted energy meter installed on switchgear door — Doğrudan okuma için kabin kapısına yerleştirilmiş panele monte enerji ölçer

Özellik	DIN Ray Formatı	Panele Monte Format
Montaj yeri	Muhafazanın içinde, 35 mm ray üzerinde	Bir kapıya veya ön plakaya kesin
Ekran görünürlüğü	Kabinin açılmasını gerektirir	Kabini açmadan görünür
Tipik muhafaza derinliği gerekli	Sığ, kompakt ayak izi	Kesiğin arkasındaki cihaz gövdesinin uzunluğuna bağlıdır
Yaygın kullanım durumu	Alt ölçüm, besleme devreleri, güçlendirme projeleri	Ana giriş beslemesi, operatör panoları, kontrol odaları
Kablo erişimi	Önden veya yandan terminal erişimi	Kapının arkasından kablolu arka terminal erişimi

Uygulamada birçok panel üreticisi her iki formatı da tek bir projede birleştirir. Kompakt DIN rayı ölçümü, alanın kısıtlı olduğu yerlerde dağıtılmış alt devre izlemeyi gerçekleştirirken, ana giriş beslemesi için veya operatörün bir bakışta okumaya ihtiyaç duyduğu herhangi bir nokta için panele monte edilmiş bir ünite ayrılmıştır. Din rayı montajlı enerji sayaçlarını ve analizörlerini bir kategori olarak anlamak, çok devreli izlemeyi planlarken de yardımcı olur, çünkü birkaç ünite, kapı alanını tüketmeden aynı ray boyunca yan yana kırpılabilir.

Enerji Sayacı Seçmeden Önce Kontrol Edilmesi Gereken Temel Özellikler

Veri sayfası karşılaştırması yalnızca doğru satırlar karşılaştırılıyorsa kullanışlıdır. Aşağıdaki spesifikasyonlar, bir ölçüm cihazının amaçlanan konumda iyi performans gösterip göstermediği üzerinde en pratik etkiye sahip olma eğilimindedir.

Ölçüm Doğruluğu Sınıfı

Doğruluk sınıfı, görüntülenen değerlerin gerçek yükü ne kadar yakından takip ettiğini belirler. Dahili maliyet tahsisi için alt ölçüm, daha sıkı sınıfların beklendiği faturalandırma derecesi veya gelir ölçümünden genellikle daha geniş bir sınıfı tolere eder.

Gerilim ve Akım Aralığı

Nominal voltajın sistemle (tek fazlı veya üç fazlı ve nominal hat voltajıyla) eşleştiğini ve akım trafosu oranlarının veya doğrudan bağlantı akımı aralıklarının, en yüksek koşullar da dahil olmak üzere beklenen yük profiliyle eşleştiğini doğrulayın.

Bağlantı Yöntemi

Doğrudan bağlantı üniteleri, harici transformatörler olmadan daha düşük akımları yönetirken, CT bağlantılı üniteler daha büyük besleyiciler için kullanılabilir aralığı genişletir. Yanlış bağlantı yöntemini belirli bir yük aralığıyla karıştırmak, yaygın bir eksik okuma veya aşırı okuma kaynağıdır.

Görüntüleme ve Okunabilirlik

Panele monte üniteler, uzaktan okundukları için daha büyük, daha yüksek kontrastlı ekranlardan yararlanır. DIN rayı üniteleri genellikle bakım sırasında yakından okunur, dolayısıyla menü navigasyonuna sahip daha küçük bir ekran kabul edilebilir.

İletişim Arayüzü

Sayacın bir bina yönetim sistemine mi yoksa bir enerji kontrol paneline mi rapor vermesi gerekip gerekmediği, hangi arayüzün gerekli olduğunu belirler, aşağıda daha ayrıntılı olarak ele alınacaktır.

Muhafaza Derecelendirmesi

Kapalı bir kabinin içine monte edilen üniteler genellikle atölye zeminine veya dış ortama bakan açık bir kapıya monte edilen ünitelere göre daha düşük bir giriş koruma derecesine ihtiyaç duyar.

Referans olması açısından aşağıdaki grafik, farklı doğruluk sınıflarının göreceli ölçüm toleransına nasıl dönüştüğünü göstermektedir; bu, genel alt ölçüme karşı kritik yükler için yüksek hassasiyetli panel enstrümantasyonunu belirlerken faydalıdır.

Sayaç Tipini Uygulamaya Eşleştirme: Bir Seçim Çerçevesi

Alışkanlığa dayalı bir format seçmek yerine, öncelikle uygulama üzerinde çalışmaya yardımcı olur. Aşağıdaki tablo, ticari ve endüstriyel projelerde kontrol panelleri için enerji sayacı seçimi planlanırken görülen tipik eşleştirmeleri özetlemektedir.

Başvuru	Önerilen Format	muhakeme
Paylaşılan bir binada kiracı alt ölçümü	DIN rayı	Birden fazla ünite bir ray boyunca klipslenerek birçok devrede kapı alanından tasarruf sağlar
Ana gelen tedarik izleme	Panele monte	Operatörlerin kabini açmadan doğrudan okumaya ihtiyacı var
Mevcut kalabalık bir kabine güçlendirme	DIN rayı	Kompakt ayak izi, kapı modifikasyonuna gerek kalmadan kalan ray alanına sığar
Kontrol odası kontrol panelleri	Panele monte	Büyük ekran, kontrol odası personelinin hızlı görsel kontrollerini destekler
Makine veya ekipman seviyesi izleme	DIN rayı	Yükün yakınındaki diğer raya monteli kontrol bileşenleriyle entegre olur

Yararlı bir genel kural: Değerin kabinin dışında duran biri tarafından okunması gerekiyorsa panele monte edilen tarafa doğru eğilin. Değer esas olarak uzaktan kaydediliyor ve inceleniyorsa, DIN rayı genellikle alan açısından daha verimli bir seçimdir.

Enerji Sayaçları için Kurulum Kılavuzu: Devreye Alma Planlaması

Formattan bağımsız olarak kurulum kalitesinin ölçüm güvenilirliği üzerinde doğrudan etkisi vardır. Aşağıdaki sıralama, çoğu kontrol paneli projesinde kullanılan enerji sayaçları için pratik bir kurulum kılavuzunu özetlemektedir.

Adım Adım Sıra

Devrenin voltaj sistemini, beklenen yük aralığını ve doğrudan bağlantının mı yoksa akım transformatörlerinin mi gerekli olduğunu doğrulayın.
Okumanın nerede görünmesi gerektiğine ve mahfazanın veya kapının ne kadar alana izin verdiğine bağlı olarak montaj formatını seçin.
Sayacın nominal aralığını ve doğruluk sınıfını yüke ve söz konusu devre için raporlama gerekliliklerine göre çapraz kontrol edin.
Cihazı, büyük kontaktörler veya transformatörler gibi ısı üreten bileşenlerden net bir şekilde ayırarak monte edin.
Kabloları terminal şemasına göre sonlandırın, enerji vermeden önce akım trafosunun polaritesini iki kez kontrol edin.
Gücü açın, iletişim adresini ve parametrelerini yapılandırın ve varsa bilinen bir referans yüküne göre okumaları doğrulayın.

Ortak Kablolama Konuları

Açık devre koşullarını önlemek için akım trafosunun ikincil kablolarını kısa tutun ve uygun şekilde sonlandırın.
Paraziti azaltmak için mümkün olan yerlerde düşük voltajlı iletişim kablolarını güç kablolarından ayırın.
Gelecekteki bakımı kolaylaştırmak için her devreyi hem sayaç terminalinde hem de kaynak kesicide açıkça etiketleyin.

İletişim Protokolleri ve Veri Entegrasyonu Konuları

Modern dijital enerji sayaçlarının çoğu, yerel ekranın ötesinde bir tür veri çıkışı sunar; bu, bir tesisin izlemeyi birden fazla panel üzerinden merkezileştirmek istemesi durumunda önem taşır.

Entegrasyon İhtiyacı	Tipik Arayüz Hususları
Yalnızca bağımsız yerel okuma	İletişim modülü gerekmez, ekran okuması yeterlidir
Merkezi enerji yönetim sistemi	Tanımlanmış bir kayıt haritasıyla seri veya ağ tabanlı iletişim
Eski ve yeni ekipmanların karışımı	Veri formatlarını birleştirmek için ağ geçidi veya protokol dönüştürücüye ihtiyaç duyulabilir
Uzaktan alarm veya eşik bildirimi	Yapılandırılabilir çıkış rölelerine veya alarm kayıtlarına sahip ölçüm cihazı

Daha büyük bir tesis için panele monte enerji sayaçları ve analizörleri belirlerken, hedeflenen izleme platformunun aynı anda kaç cihazı yoklayabileceğini önceden teyit etmek önemlidir; çünkü bu, adreslerin ve iletişim ayarlarının daha sonra keşfedilmek yerine devreye alma sırasında nasıl planlanması gerektiğini etkiler.

Kaçınılması Gereken Yaygın Seçim ve Kurulum Hataları

Aşırı boyutlandırılmış akım transformatörleri gerçek yüke göre, tipik çalışma akımlarında ölçüm çözünürlüğünü azaltır.
Alanın kısıtlı olduğu yenilemeler için panele monte ünitelerin seçilmesi Yeni bir kapı açıklığının kesilmesinin pratik olmadığı, bir DIN rayı ünitesinin değişiklik yapılmadan takılabileceği durumlarda.
Ekranın okunabilirliğine genel bakış küçük bir DIN rayı ekranını uzaktan okunması gereken bir yere yerleştirerek.
Doğruluk sınıfının eksik belirtilmesi daha sonra kiracılar veya departmanlar arasında faturalandırma veya maliyet tahsisinde kullanılan devreler için.
Yakındaki ısı kaynaklarının göz ardı edilmesi büyük kesiciler veya transformatörler gibi, çok yakın konumlandırılmış herhangi bir panel monteli enerji sayacının uzun vadeli güvenilirliğini etkileyebilir.

Sıkça Sorulan Sorular

S1: DIN raylı enerji ölçer ile panele monteli enerji ölçer arasındaki temel fark nedir?

Temel fark fiziksel yerleşimdir. Bir DIN rayı ünitesi bir mahfazanın içindeki raya klipslenir ve genellikle bakım sırasında okunur; panele monteli ünite ise bir kapıya veya ön plakaya oturur, böylece ekranı kabini açmadan görülebilir.

S2: DIN rayına ve panele monteli sayaçlar aynı projede birlikte kullanılabilir mi?

Evet, bu yaygındır. Panele monte üniteler genellikle ana gelen besleme görünürlüğü için kullanılırken, DIN rayı üniteleri aynı kurulumda birden fazla besleyiciye dağıtılmış alt ölçüm işlemlerini gerçekleştirir.

S3: Hangi doğruluk sınıfına ihtiyacım olduğunu nasıl bileceğim?

Verilerin ne için kullanılacağını düşünün. Genel yük izleme genellikle daha geniş bir tolerans sınıfı kullanabilirken faturalandırma, maliyet tahsisi veya sözleşmeye dayalı raporlamaya bağlı devreler genellikle daha sıkı bir doğruluk sınıfı gerektirir.

S4: Panele monte enerji sayacı her zaman akım trafosuna ihtiyaç duyar mı?

Her zaman değil. Bazı panele monte üniteler daha düşük akım aralıkları için doğrudan bağlantıyı desteklerken, daha yüksek akım besleyicileri genellikle beklenen yüke uygun harici akım transformatörlerine ihtiyaç duyar.

S5: Yeni bir projede enerji sayaçları için kurulum kılavuzu planlanırken ilk önce ne kontrol edilmelidir?

Gerilim sistemini, beklenen yük aralığını ve bağlantı yöntemini onaylayarak başlayın; bunlar hem doğru ölçüm değerini hem de DIN rayının mı yoksa panele monte formatın fiziksel olarak amaçlanan konuma uyup uymayacağını belirler.
