Acrel UPS İzleme Sistemi: Güç Sürekliliğinizi ve Güvenilirliğinizi Korur

22 12, 2025

UPS nedir?

UPS (Kesintisiz Güç Kaynağı), güç dönüştürme, enerji depolama ve kontrol işlevlerini birleştiren bir acil durum güç kaynağı cihazıdır; kapsamlı bir güç koruma sistemidir. redresörler, invertörler, piller, statik anahtarlar ve kontrol devresi s.

Temel işlevselliği iki temel unsurdan oluşur:

Birincisi, şebeke gücü normal olduğunda, voltaj dalgalanmaları, dalgalanmalar ve harmonikler gibi şebeke bozulmalarını filtreleyerek yüklere kararlı ve temiz güç sağlar.

İkincisi, şebeke elektriği kesildiğinde, yük ekipmanının çökmesini ve verilerin kaybolmasını önlemek için sorunsuz bir şekilde aküde depolanan enerjiye (çevrimiçi UPS anahtarlama süresi <10 ms) geçer.

Kritik Açıklama: Bir UPS ≠ Sadece Bir Akü! Pil, yalnızca elektrik enerjisinin depolanmasından sorumlu olan "enerji depolama bileşenidir". Eksiksiz bir UPS sistemi, güç koruma görevini yerine getirmek için düzeltme, ters çevirme ve anahtarlama dahil olmak üzere çekirdek modüllerin koordineli çalışmasını gerektirir.

Ana Akım UPS Topolojileri ve Temel Farklılıklar:

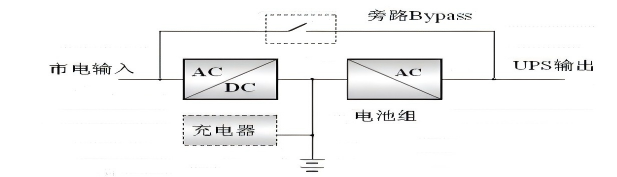

• Çevrimiçi UPS: Yükleri invertör aracılığıyla sıfır aktarım süresiyle sürekli olarak besler ve en yüksek güç kalitesini sunar. Endüstriyel kontrol, tıbbi tesisler ve veri merkezleri (temel hedef senaryoları) gibi kritik uygulamalar için idealdir.

Çevrimiçi UPS, şebeke gerilimi durumundan bağımsız olarak invertör devresi üzerinden yük AC gücü sağlayarak invertörün her zaman çalışır durumda kalmasını sağlar. Kesintiler sırasında, depolanan akü enerjisini yük için anında AC gücüne dönüştürerek sıfır kesintili aktarım sağlar.

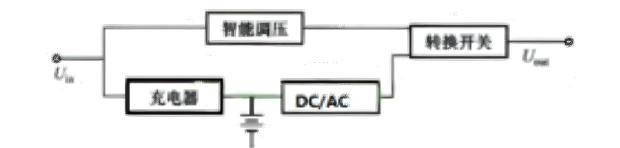

• Bekleme UPS'si: Normal koşullar altında doğrudan şebeke elektriği sağlar ve invertörü yalnızca onlarca milisaniyelik aktarım süresiyle kesintiler sırasında etkinleştirir. Bilgisayarlar ve yönlendiriciler gibi kritik olmayan yükler için uygundur.

1. Şarj Cihazı: Normal şebeke çalışması sırasında aküyü şarj eder ve yüzdürür.
2. DC/AC İnvertör: Yardımcı program mevcut olduğunda etkin değildir; Kesintiler sırasında, kare dalga, yarı kare dalga veya sinüs dalgasını içeren çıkış dalga formlarıyla DC gücünü (bataryadan) yükler için AC gücüne dönüştürür.
3. Transfer Anahtarı: Normal çalışma sırasında giriş gücünü yüklere bağlar; şebeke bağlantısını keser ve kesintiler sırasında yüklere güç sağlamaya devam etmek için invertörü bağlar.
4. Otomatik Voltaj Regülatörü: Şebeke mevcut olduğunda çıkış voltajını düzenler ve dengeler.

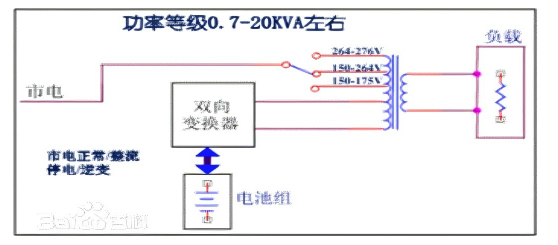

• Hat Etkileşimli UPS: Çevrimiçi ve bekleme türleri arasındaki aktarım süresiyle kısmi voltaj regülasyonu sağlar. Küçük ofis ortamları için uygundur.

Normal şebeke çalışması sırasında, invertör aküyü şarj etmek için ters modda çalışırken, akıllı kademe değiştirici transformatör düzenlemesi yoluyla yüklere gelişmiş şebeke gücü sağlar. Kesintilerde yükler tamamen invertör aracılığıyla akü enerjisiyle beslenir. Bu çift yönlü dönüştürücü hem invertör hem de şarj cihazı olarak işlev görür.

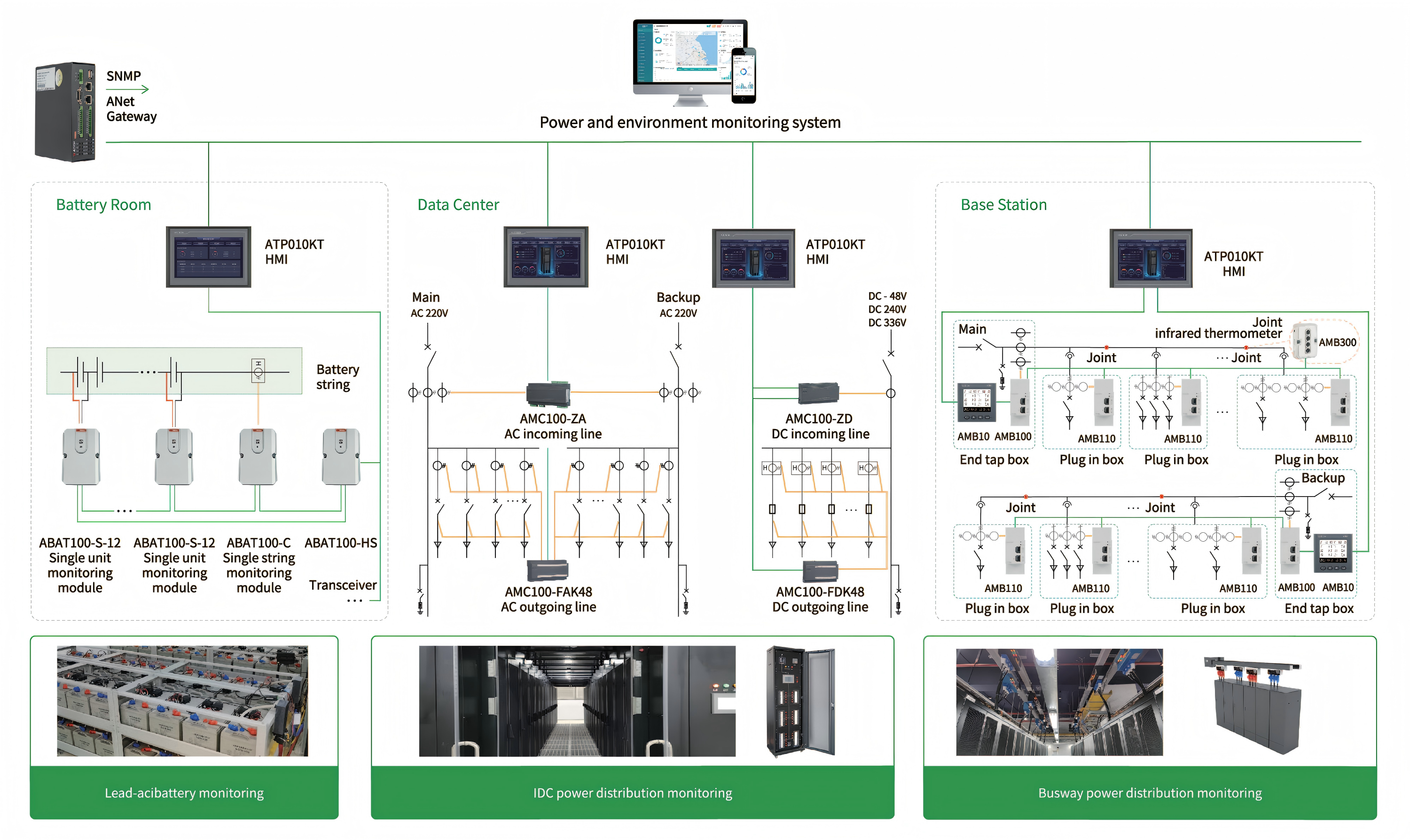

Acrel Çözümleri:

Pil İzleme

• Performansı düşen hücrelerin erken tespiti için 7/24 çevrimiçi izleme
• Üç voltaj aralığı mevcuttur: Çoğu pil tipine uyum sağlamak için 2V, 6V, 12V konfigürasyonları
• Gerilimin, iç direncin ve negatif elektrot sıcaklığının hücre başına izlenmesi
• Tak ve çalıştır kurulumu – basit kutuplar arası kablolama özel bir eğitim gerektirmez

• Şarj/deşarj akımı ve ortam sıcaklığının 7/24 çevrimiçi izlenmesi
• Üçüncü taraf izleme sistemleriyle kusursuz entegrasyon için optik izolasyon ve MODBUS protokol desteği içerir
• Yüksek güvenilirlik ve istikrarlı performans sunar

DC Metre
